Stanice Ledeč

Pár slov o stanici Ledeč na úvod

V tomto oddílu našeho webu najdete popis stavby a průběžně pořizované fotografie ze stavby. Reportáže jsou řazeny odspodu nahoru, takže nahoře jsou ty nejnovější.

Stanice Ledeč byla první stanicí, kterou jsme u nás v KŽM zprovoznili, a to v dubnu 2010. A bude také pravděpodobně první z našich dokončených (tj. detailně domodelovaných) stanic. Zatím je tedy rozpracovaná, ale již se vše pomalu chýlí ke konci.

Lom Ledeč - modelování krajiny (2024-26)

V létě 2024 jsem dokončil hrubou stavbu dílu Ledeč lom. Udělal jsem kvůli bezpečnosti vyčnívající roh v zakulacené podobě (kvůli možným úrazům), sololitová záda dílu směrem ke stanici Čáslav a základ krajiny z pěnového polystyrenu pro skály vytěženého lomu. V únoru 2025 jsme pokračovali s přípravou pro modelování skal a také již s jejich lepením na místo. Dále v článku popíšeme finální úpravu skal a celé této části kolejiště (až na ni dojde). A o tom všem je (a bude) tento článek.

Článek je hotov jen po skutečný stav kolejiště...

Chcete-li číst dále, klikněte myší na nadpis článku...

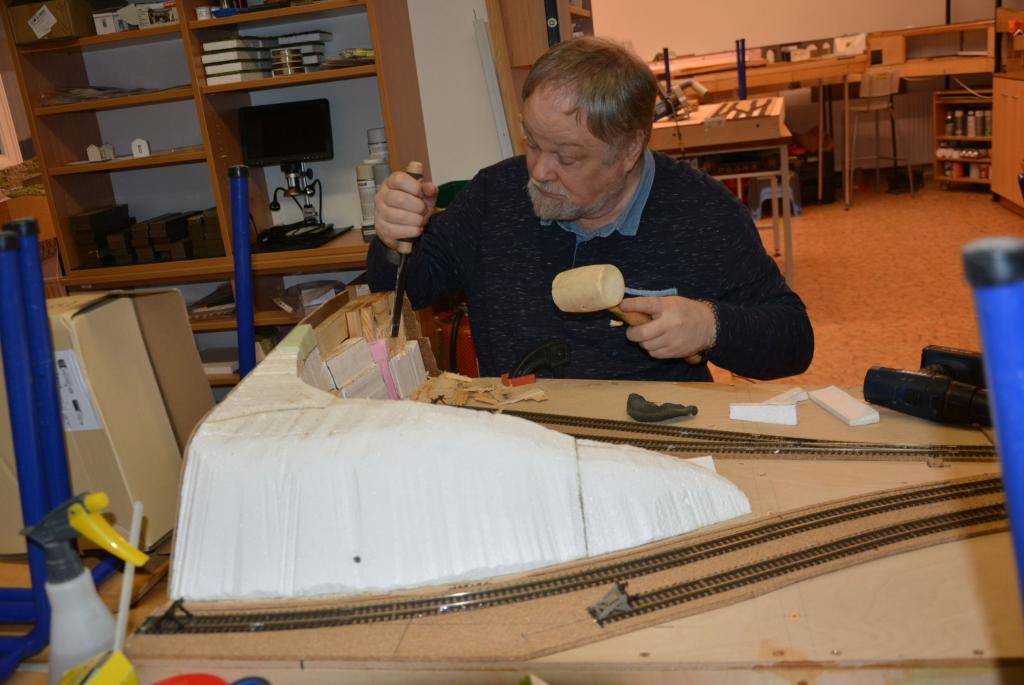

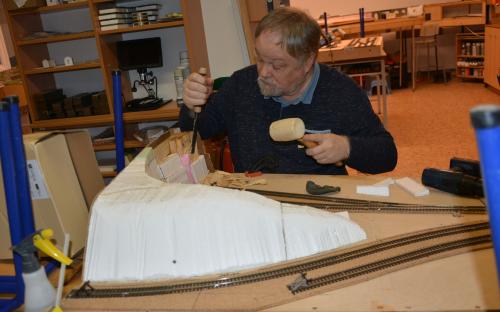

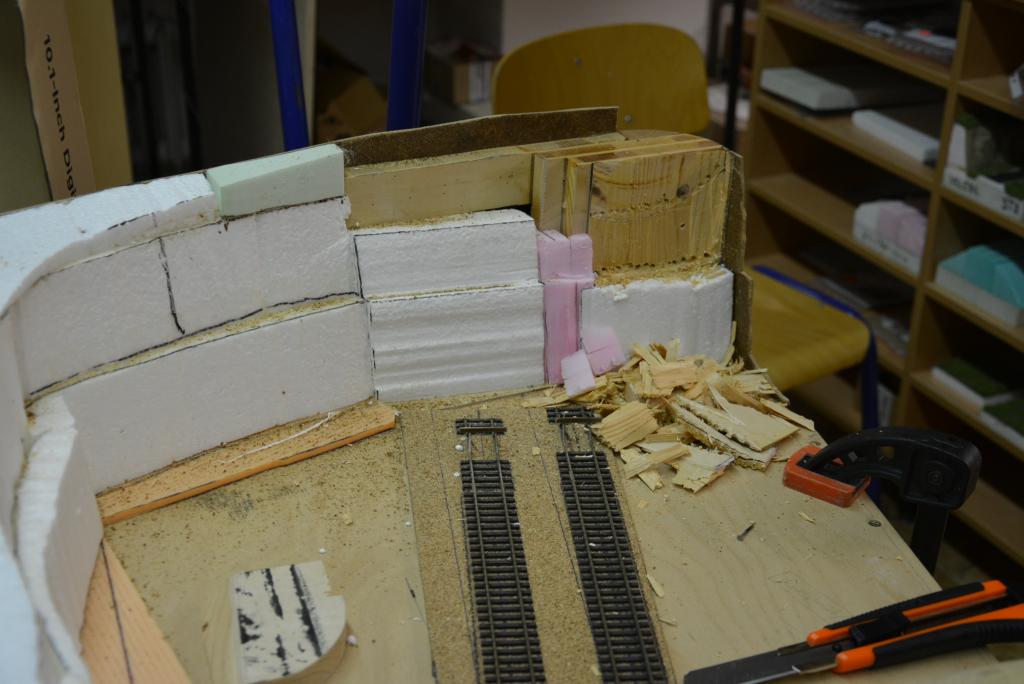

  • Odsekávám přebytečný dřevěný materiál bránící uložení skal
  • Odsekaný přebytečný dřevěný materiál bránící uložení skal
  • Sádrové skály musí přijít na polystyren, aby byly odizolované od dřeva.
  • Pohled do lomu po odsekání...

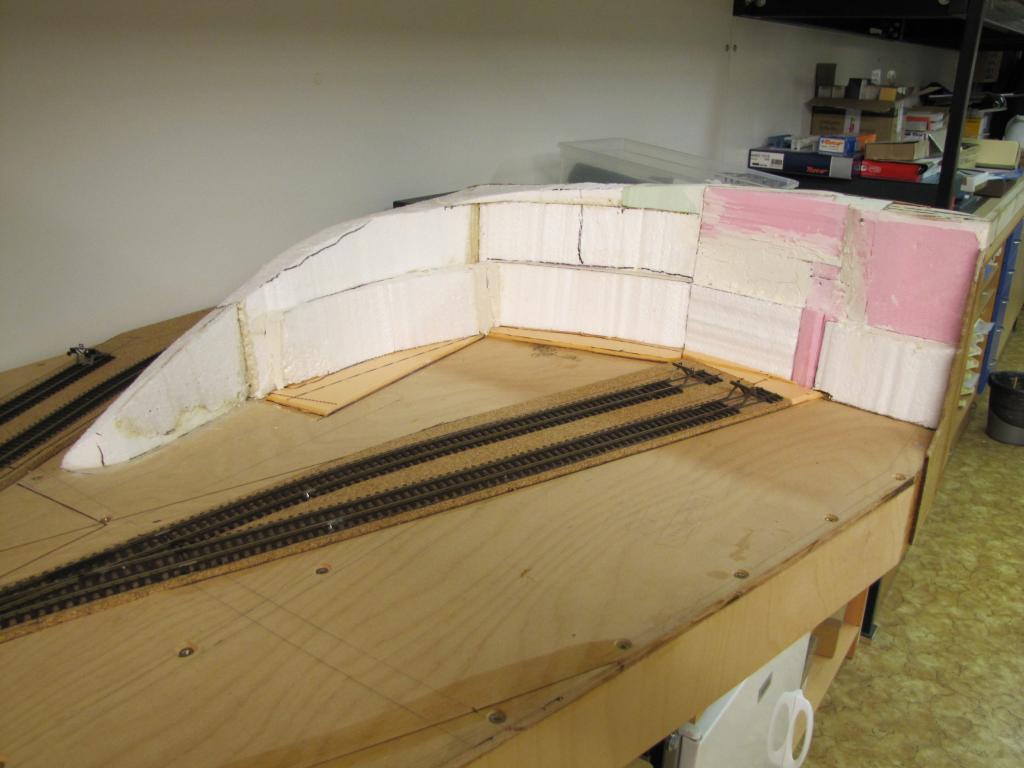

  • Pohled do lomu po dolepení polystyrenu pod budoucí skály...
  • Začátek lepení polystyrenové podlahy v lomu...

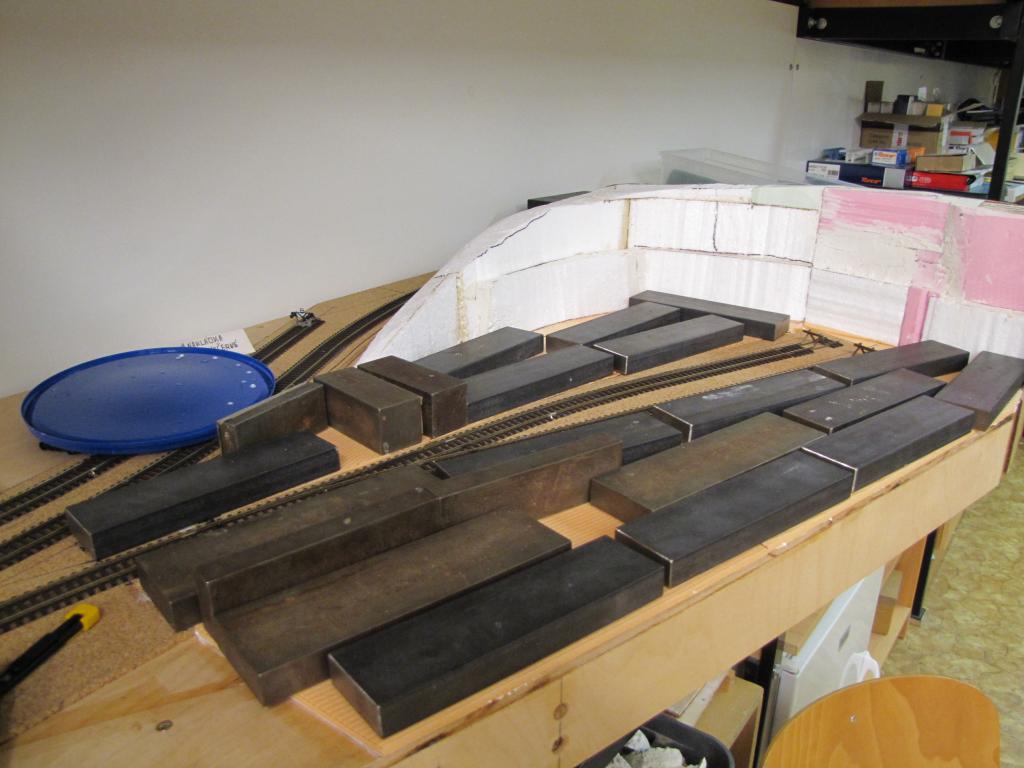

  • Během lepení musejí být díly pěnového polystyrenu zatížené...

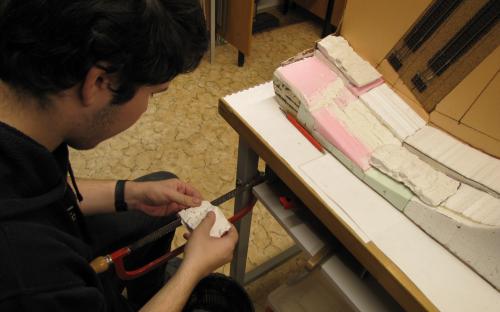

  • Výběr a řezání kusů sádrových odlitků skal...

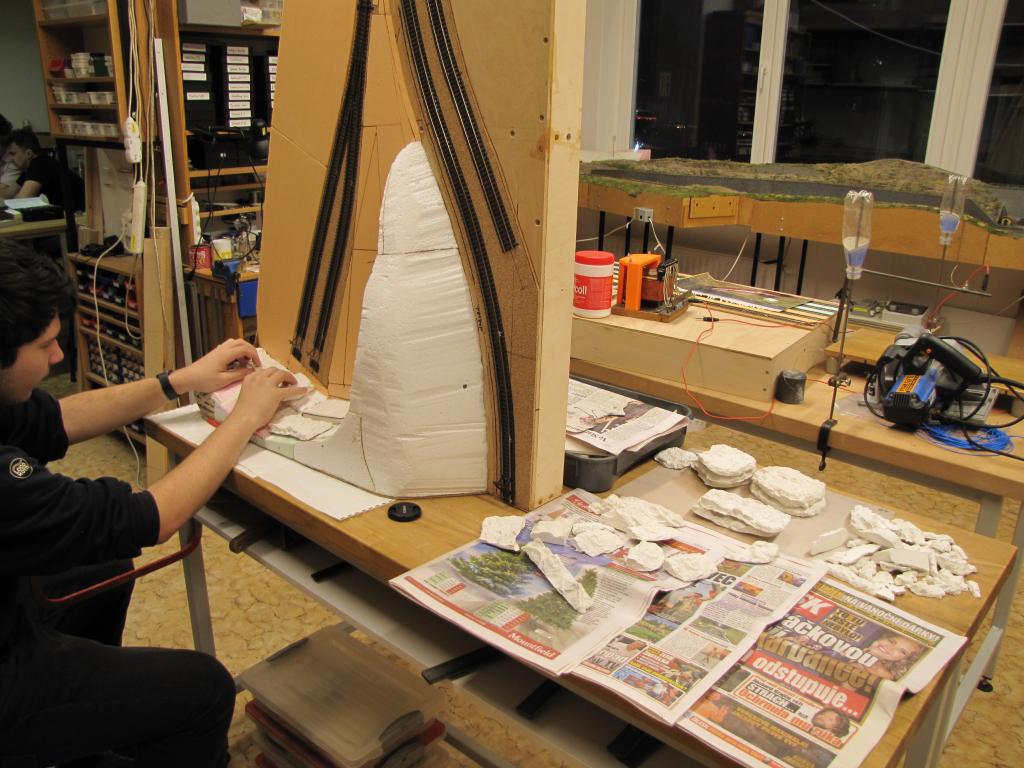

  • Skládání kousků skal tak, aby na sebe pokud možno navazovaly...

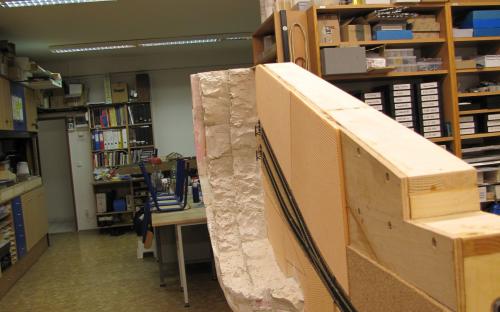

  • Lom se sádrovými skálami přilepenými řídkou sádrou

žst. Ledeč - hrubá stavba dílu Kamenolom (roky 2023-2024)

Tyto práce uvádím ve zvláštním článku, protože stanice Ledeč šla do provozu již v roce 2010 a v současné době (léto 2024) je již delší dobu vymodelovaná. Posledním úkonem v červnu roku 2024 bylo ještě dosazení osvětlení do budovy traťmistra a vlepení této budovy do kolejiště a úprava jejího okolí.

Rám segmentu kolejiště pro lom jsem vyrobil v létě 2023 a potom následovalo položení kolejí a jejich elektrické zapojení. Jako přestavník výhybky (viz dále) jsem použil již typ MP5 od české firmy MTB Model. Ve stanici Ledeč jsou ještě přestavníky Tillig.

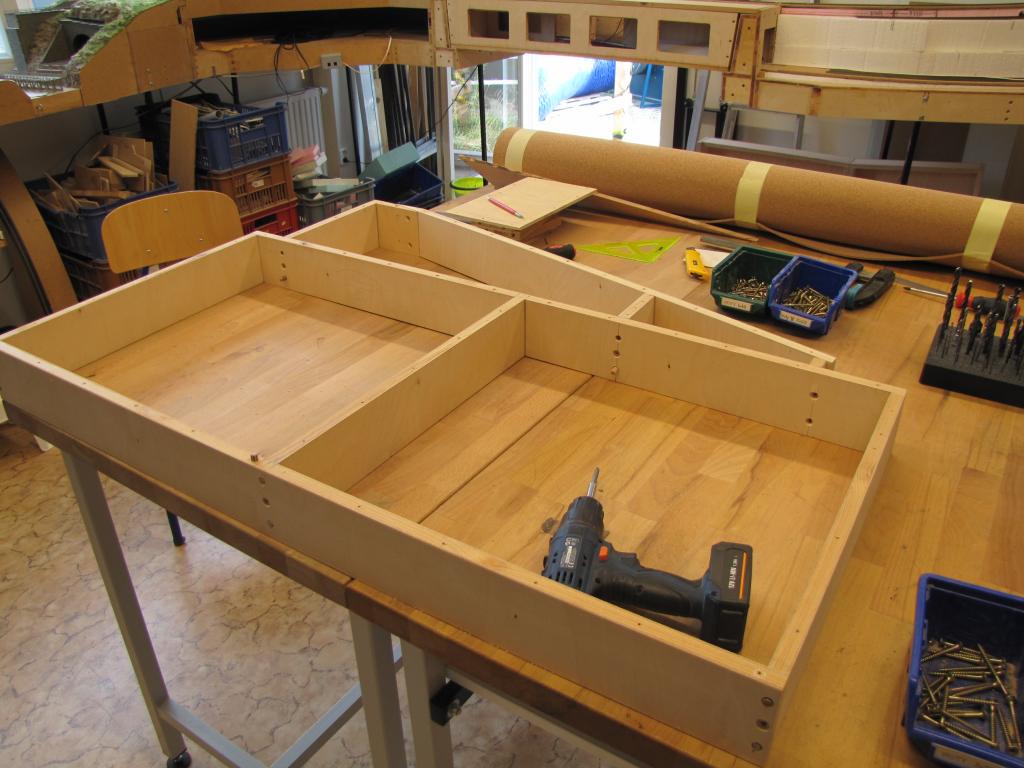

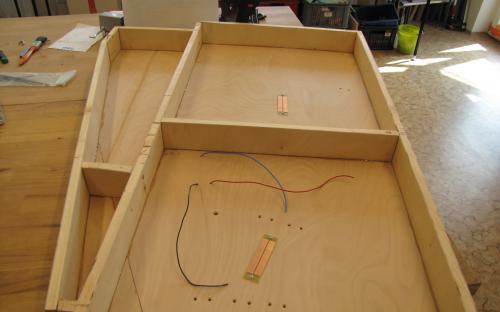

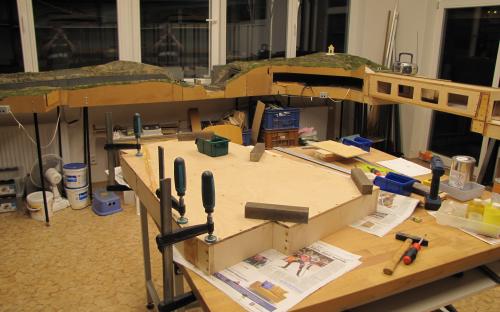

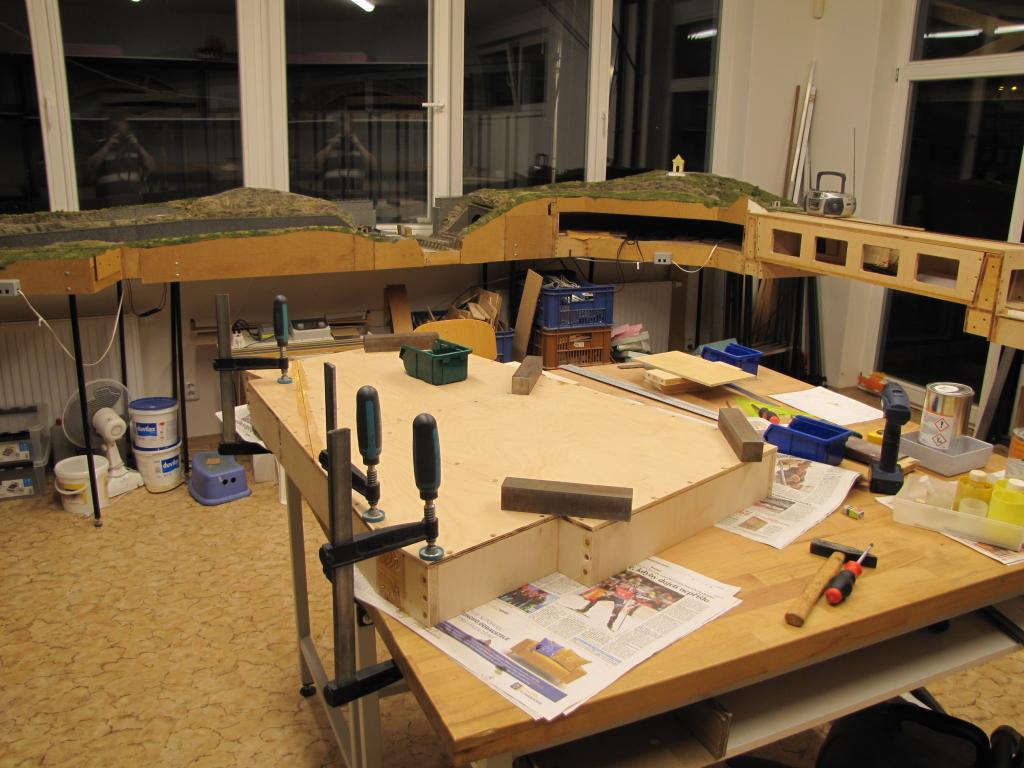

  • 08/2023 - Stavba rámu lomu jako části stanice Ledeč

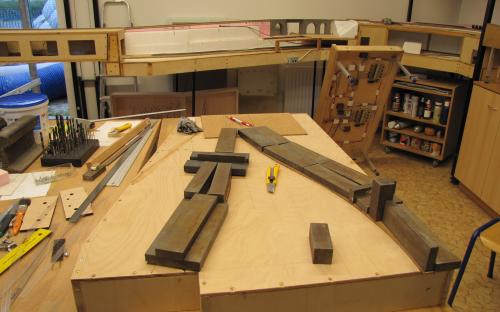

  • 08/2023 - Lepení rámu lomu jako části stanice Ledeč

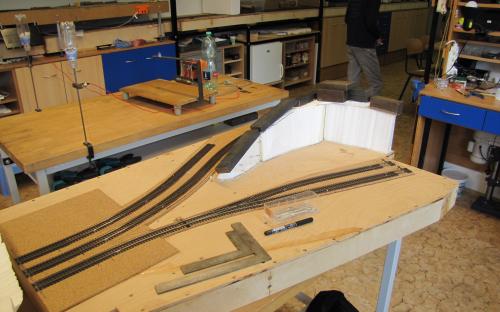

  • 09/2023 - Pokládka kolejí v lomu a kolem něj
  • 09/2023 - Pokládka kolejí v lomu a kolem něj

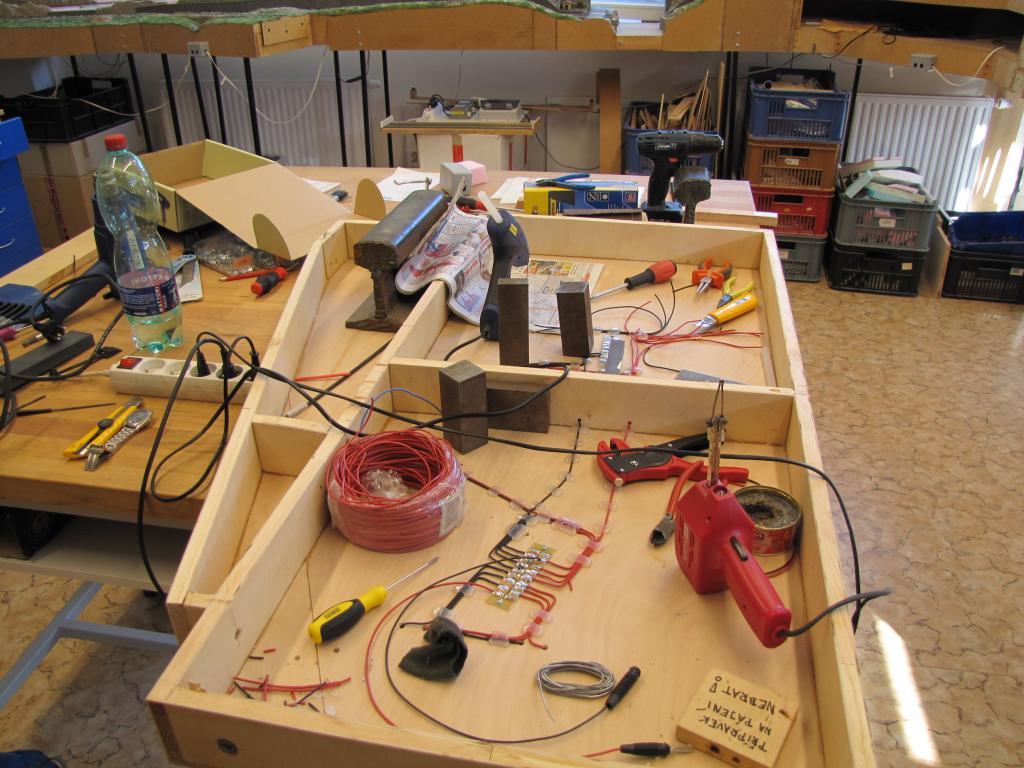

  • 09/2023 - Začátek zapojování kolejového obvodu v lomu a kolem něj
  • 09/2023 - Zapojování kolejového obvodu v lomu a kolem něj
  • 09/2023 - Kolejové obvody v lomu jsou zapojeny, lom připojen k Ledči

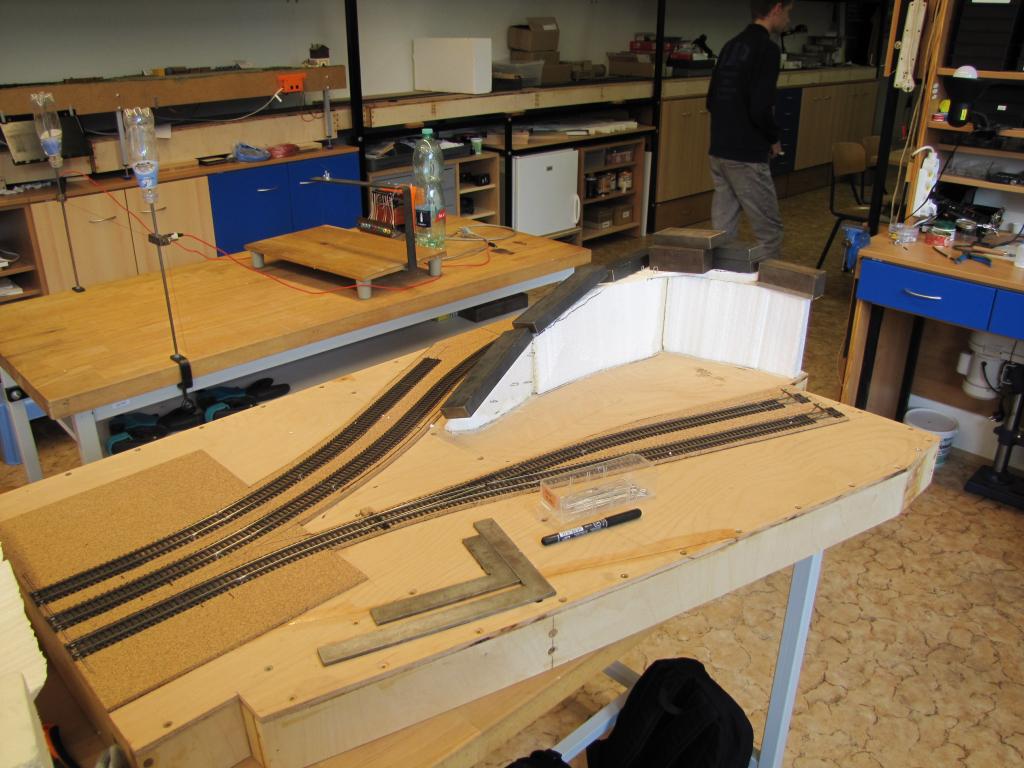

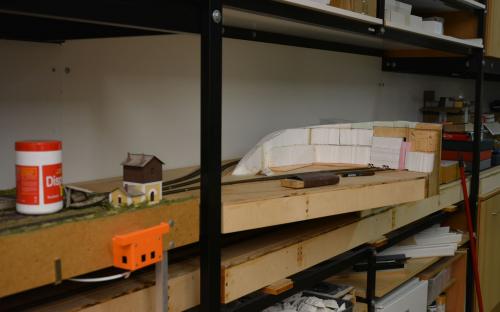

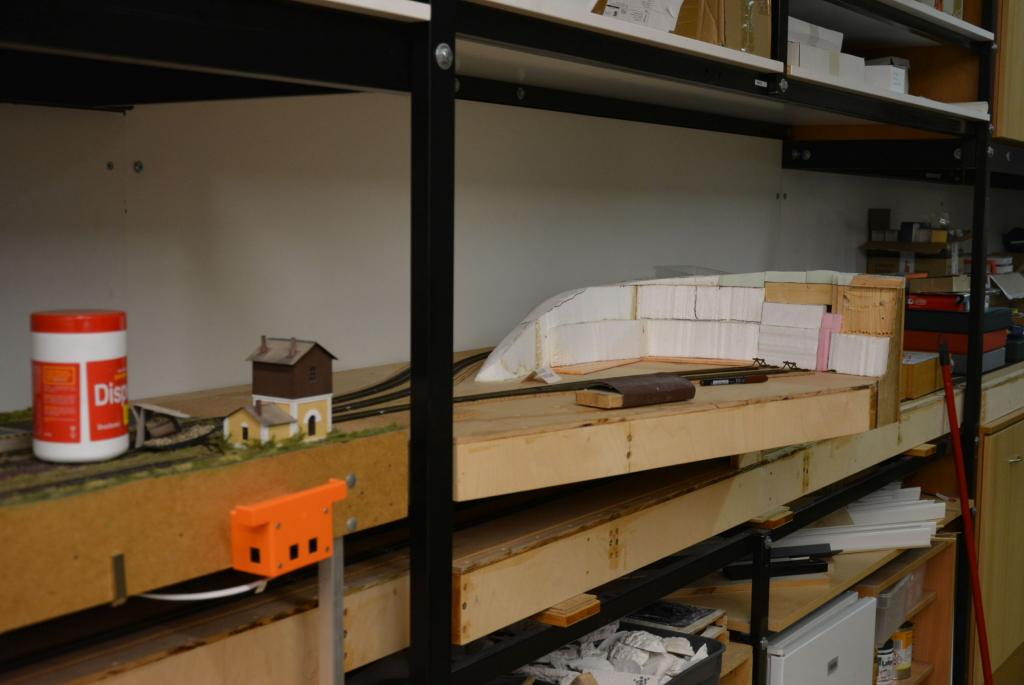

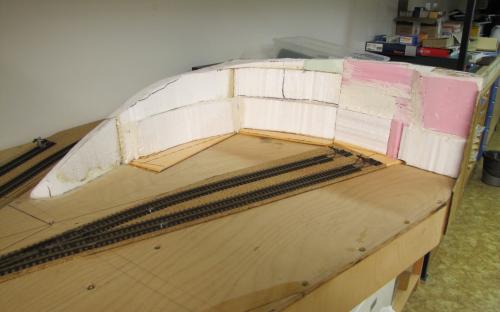

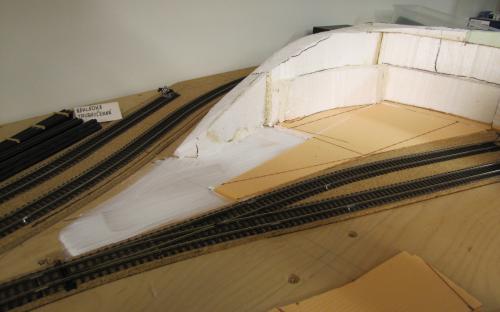

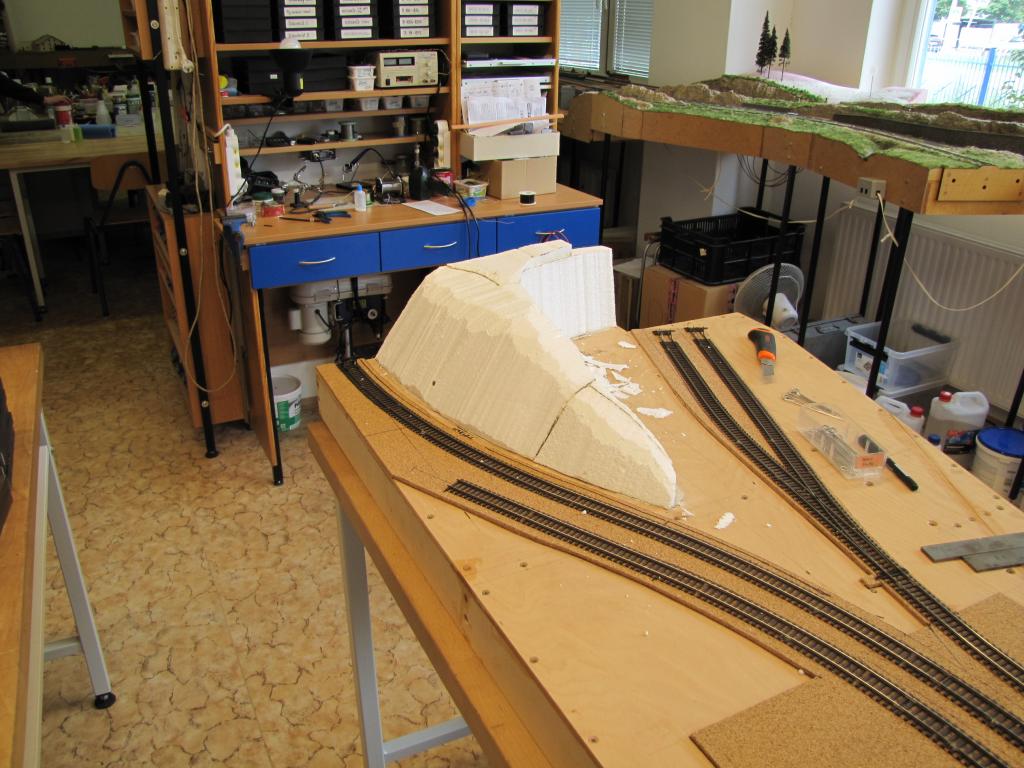

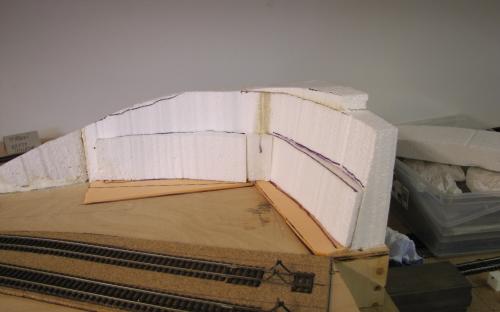

  • 06/2024 - Lepení polystyrenového základu pro skály v lomu

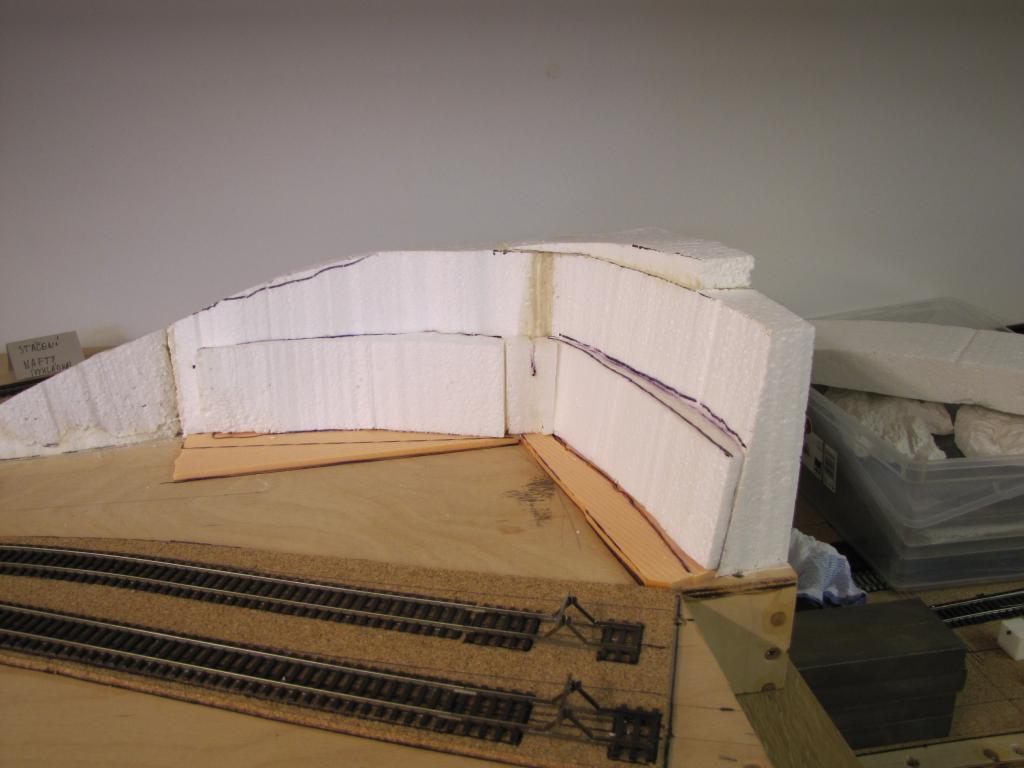

  • 06/2024 - Polystyrenový základ pro skály v lomu

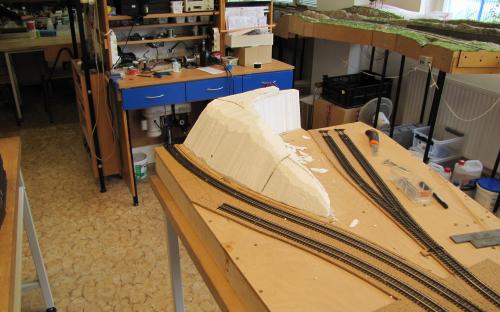

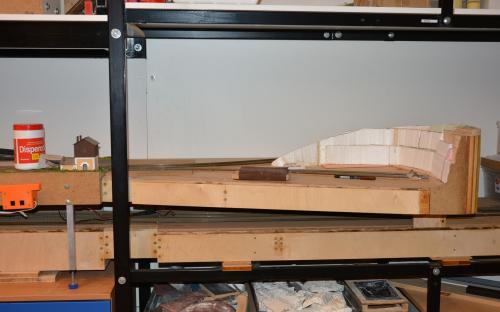

  • 07/2024 - Dolepení "schodů" z polystyrenu pro skály v lomu
  • 07/2024 - Dolepení "schodů" z polystyrenu pro skály v lomu

žst. Ledeč - dokončovací práce - (2019 - 2024)

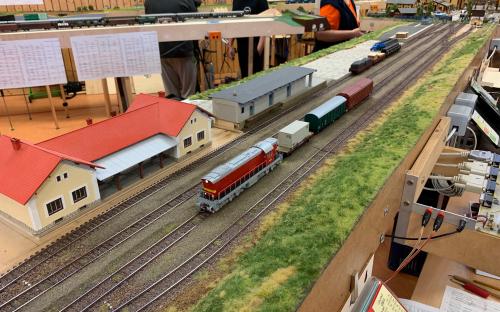

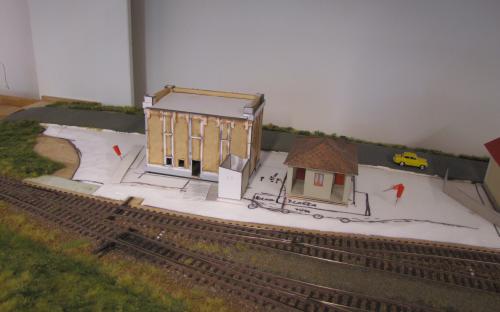

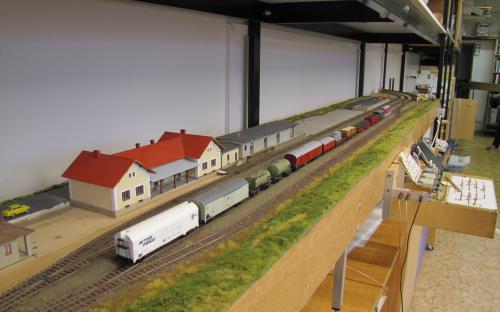

Dokončovací práce se vždy táhnou dlouhou dobu. Je to spousta malých detailů, které chcete udělat tip-ťop a to nejde nijak rychle. Proto se fotografie na tuto poslední reportáž sbíraly tak dlouho a dosud ani není zcela uzavřená. V období uvedeném v nadpisu této reportáže jsme dodělávali budovy, silnice a velkou skládkovou plochu ve stanici, zatravnění a další věci.
Na modelu stanice pracovali tito lidé:
Matouš Havel nástupiště, skladiště, záchodky, budova traťmistra a její okolí
Tom Bartoň - přijímací budova, vodárna,

  • 04/2019 - Rekonstrukce stavebnice vodárny pro použití v Ledči

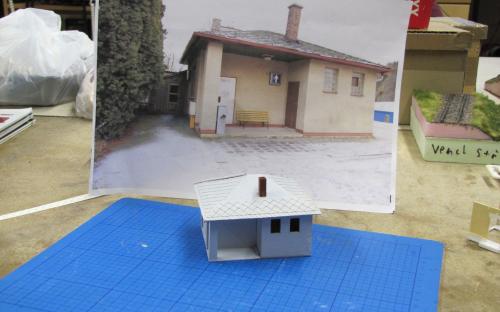

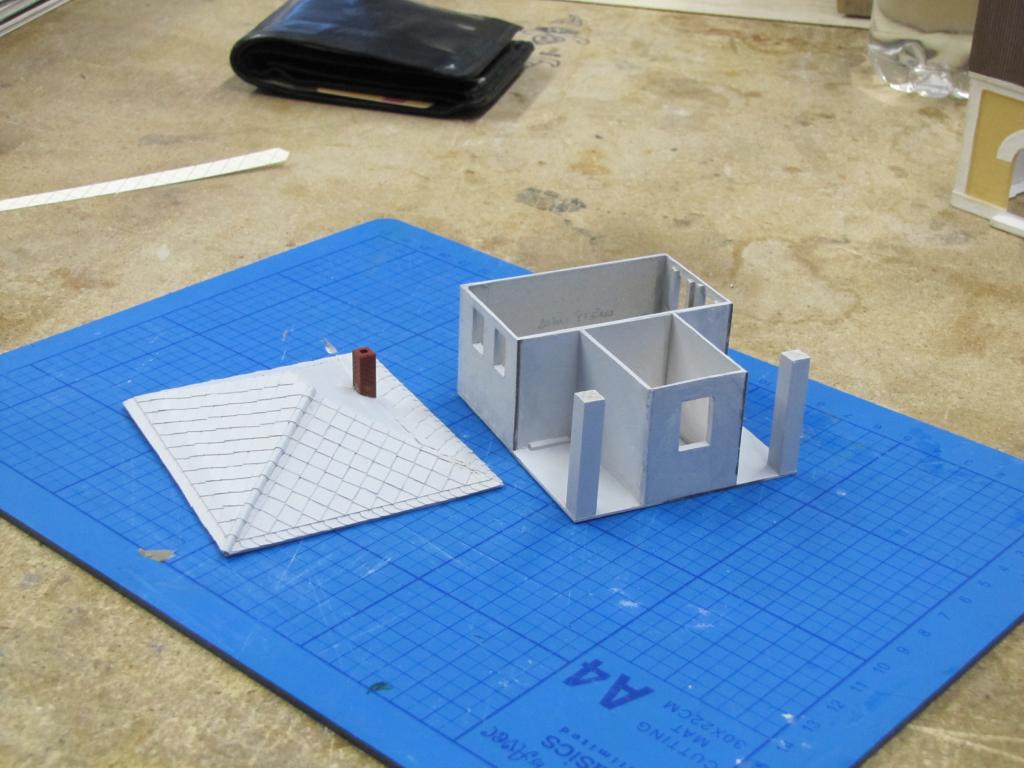

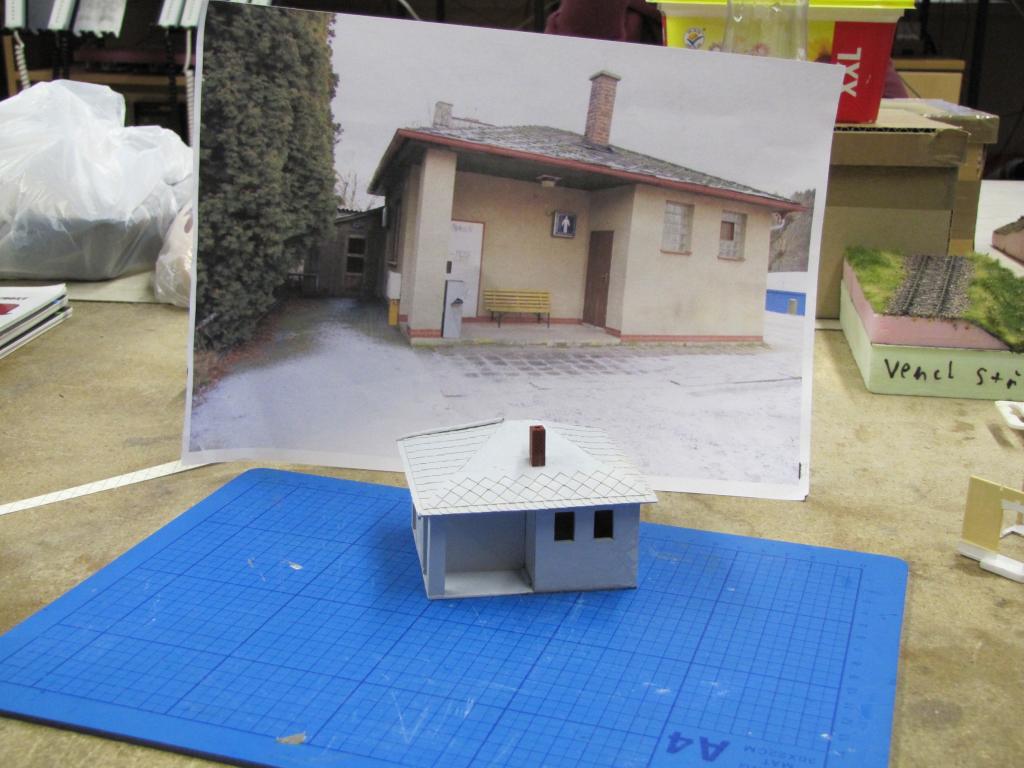

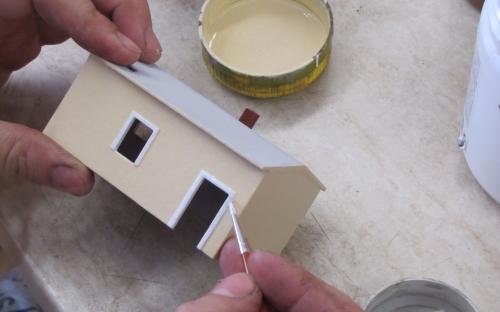

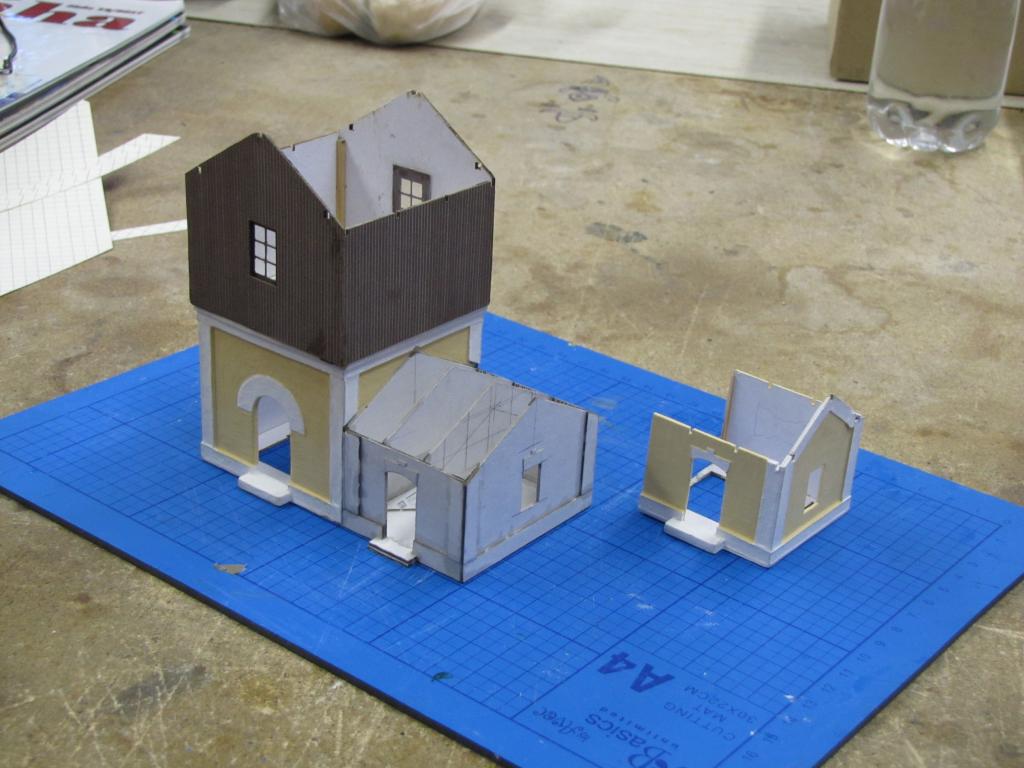

  • 05/2019 - Stavba z ruky - záchodky v žst. Ledeč podle skutečné předlohy
  • 05/2019 - Stavba z ruky - záchodky v žst. Ledeč podle skutečné předlohy

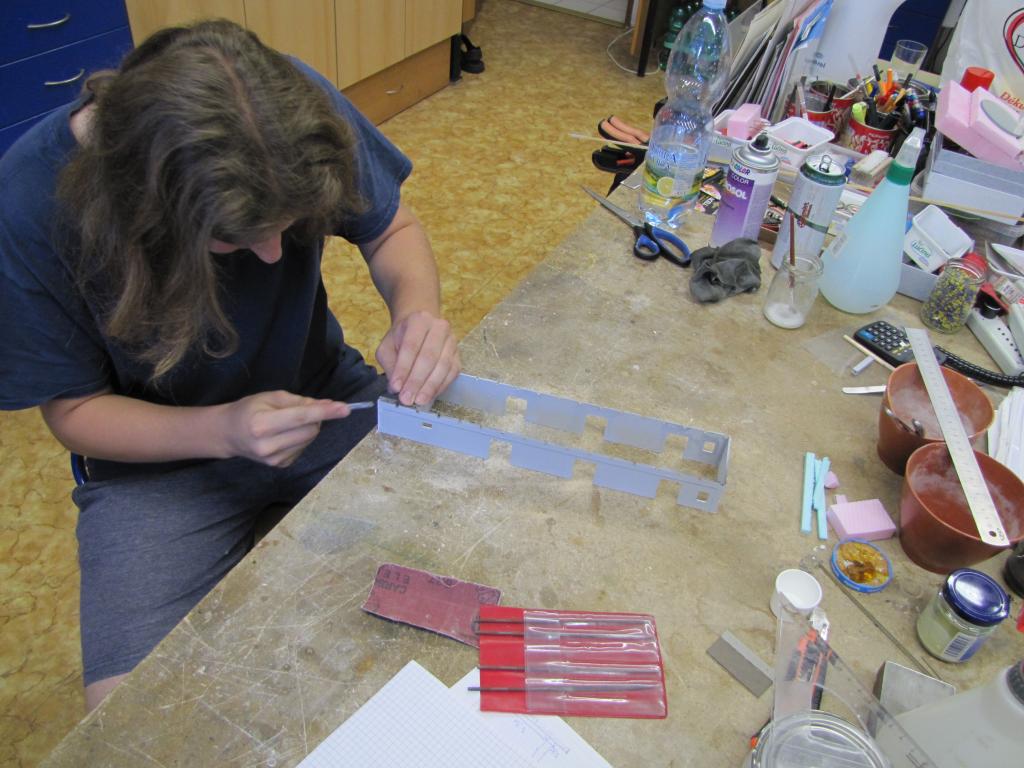

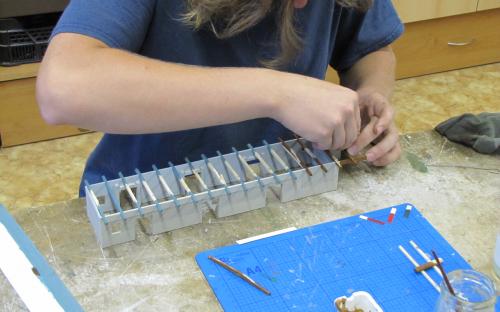

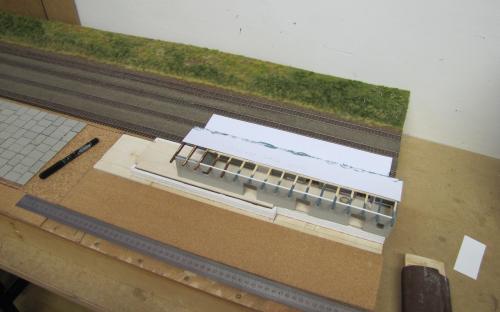

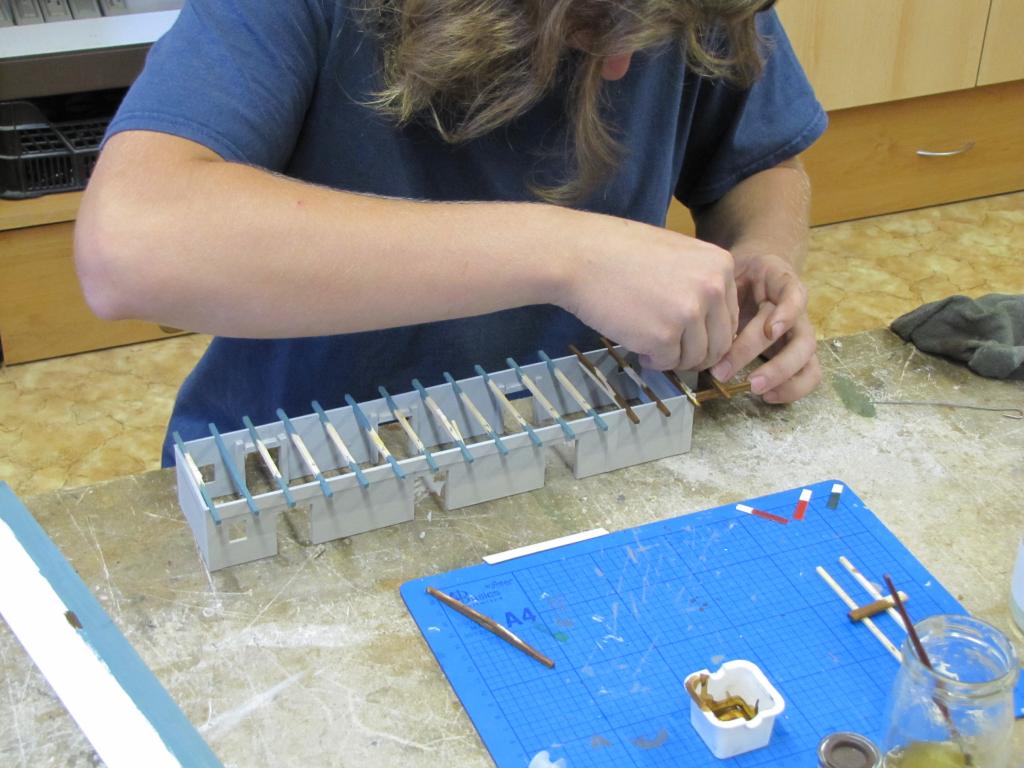

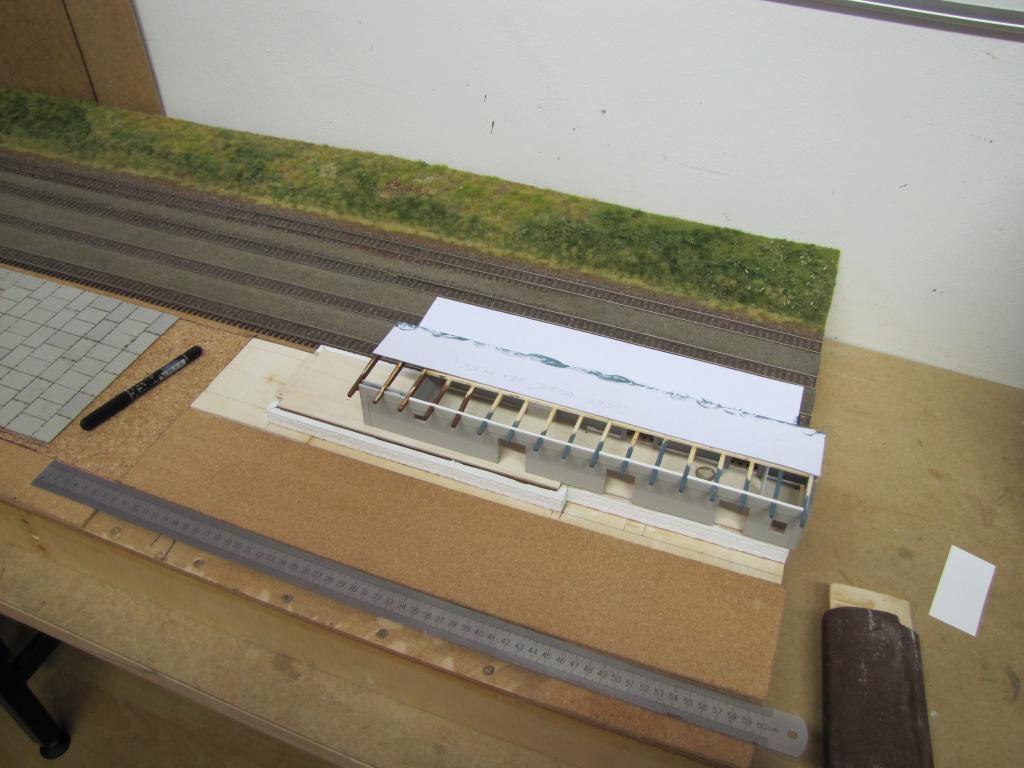

  • 07/2019 - Skladiště pro žst. Ledeč - staba z ruky podle skutečné předlohy

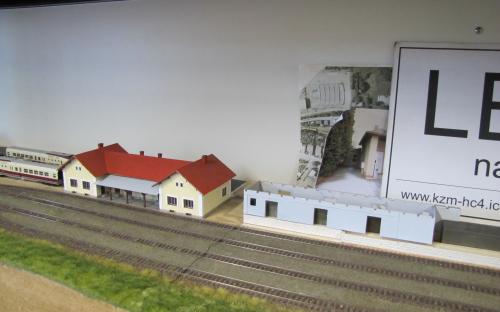

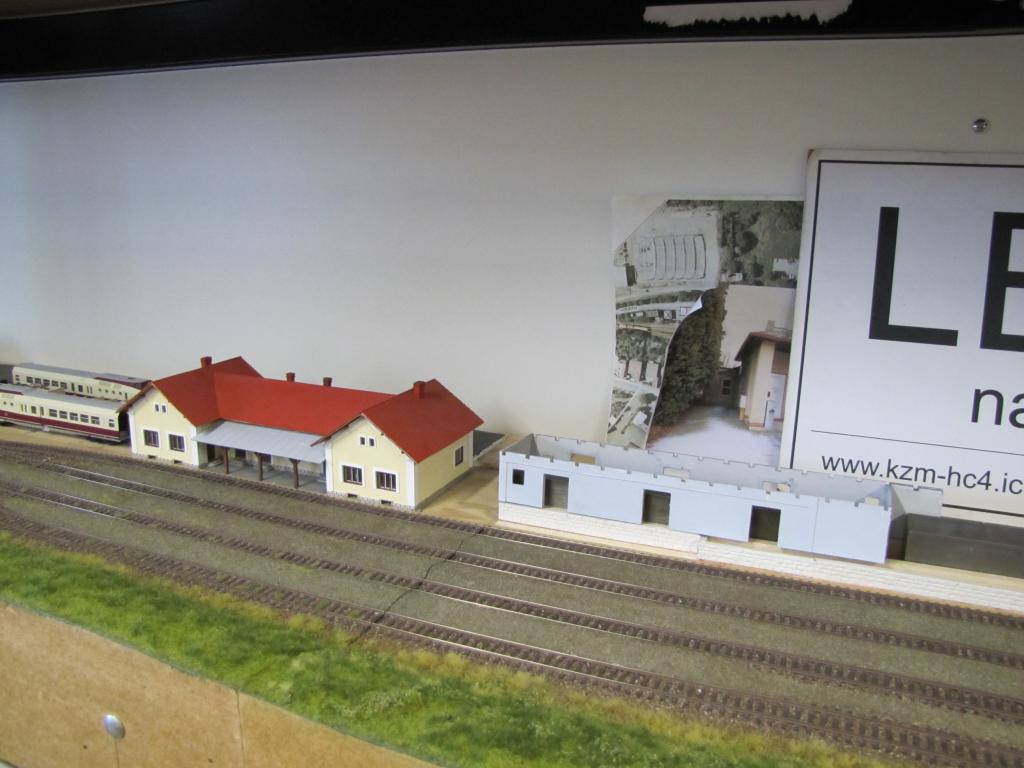

  • Staniční budova (ze stavebnice) a rampa pro skladiště
  • 07/2019 - Skladiště pro žst. Ledeč - staba z ruky
  • 07/2019 - Skladiště pro žst. Ledeč - staba z ruky

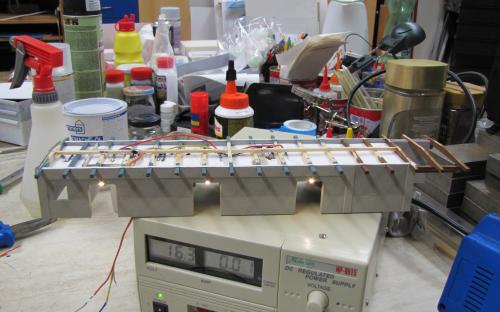

  • 08/2019 - Skladiště pro žst. Ledeč - zkouška osvětlení rampy

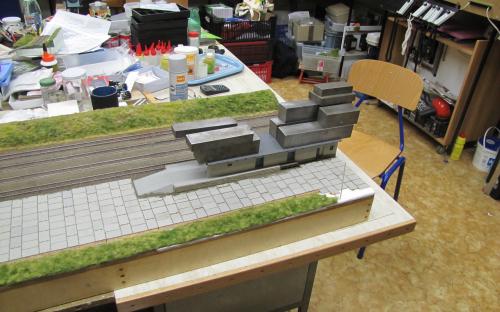

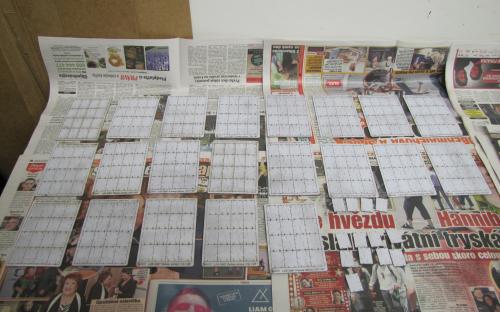

  • 08/2019 - Impregnace "betonových" panelů před lepením na skládkovou plochu

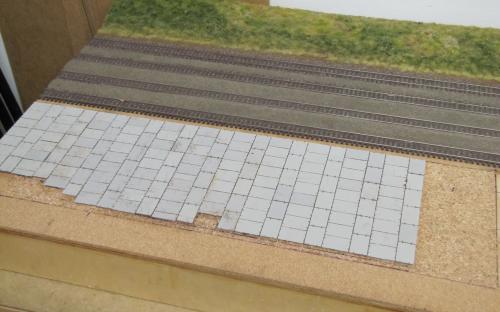

  • 08/2019 - Lepení panelů na skládkovou plochu v žst. Ledeč
  • 09/2019 - Skládková plocha dosahuje již téměř ke skladišti
  • 10/2019 - Rampa a rozestavěná vodárna na setkání modulovky v Modleticích
  • 10/2019 - Pohled na budovy v žst. Ledeč na setkání modulovky v Modelticích
  • 01/2020 - Lepení mírně prohnutého skladiště na rampu v žst. Ledeč
  • 01/2020 - Lepení mírně prohnutého skladiště na rampu v žst. Ledeč

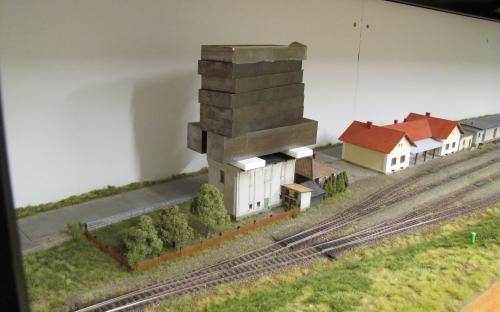

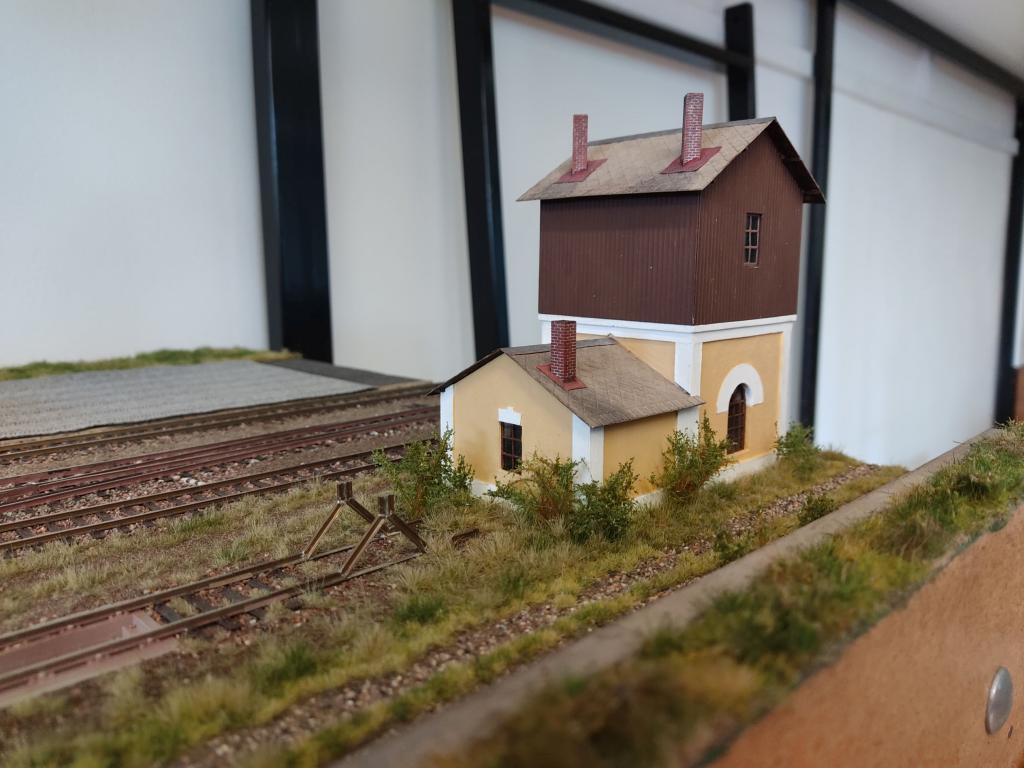

  • 01/2020 - Detail dokončené budovy vodárny v Ledči
  • 02/2020 - Budovy v Ledči na setkání modulovky v saském Lengefeldu
  • 04/2021 - Rozestavěná spojovací část staniční budovy se skladištěm
  • 05/2021 - Nátěry spojovací budovy

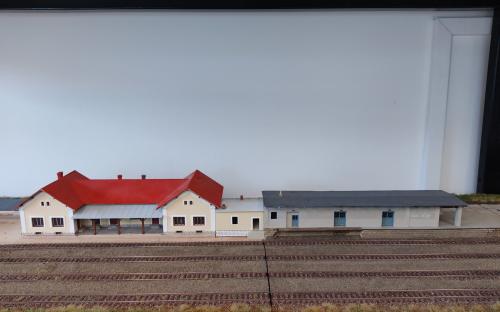

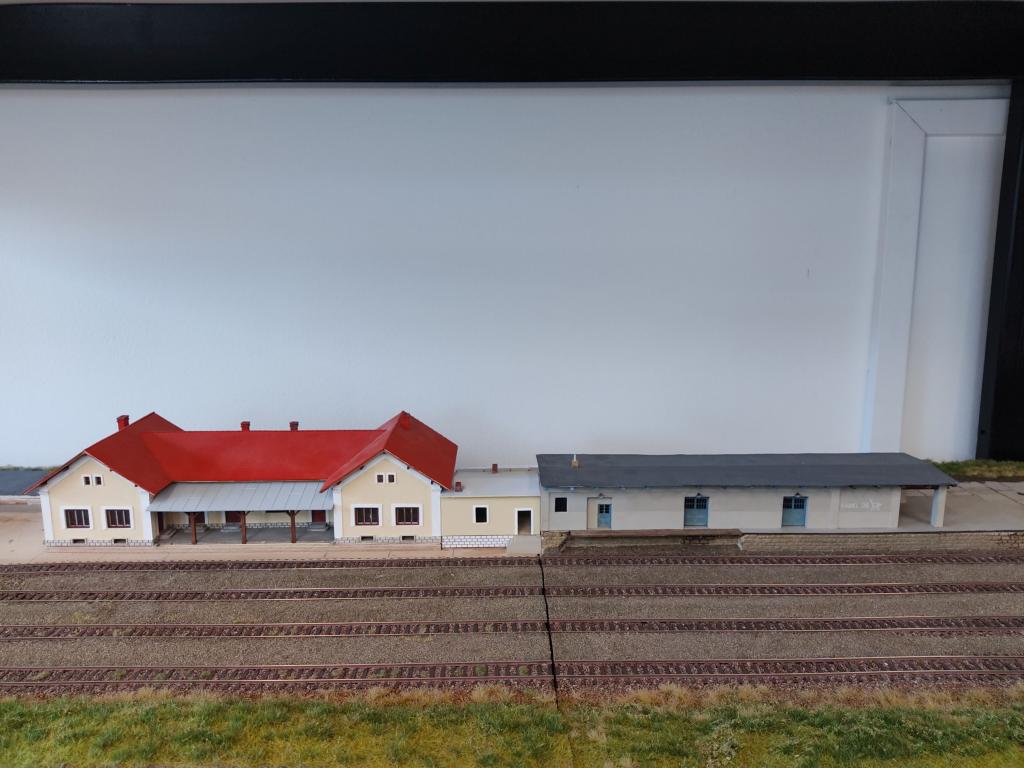

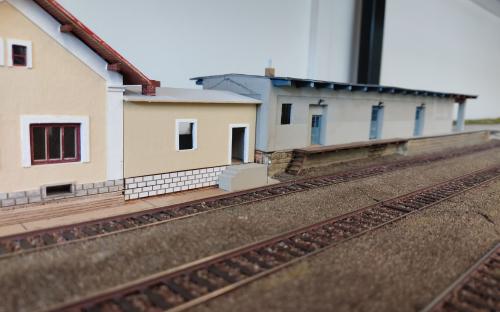

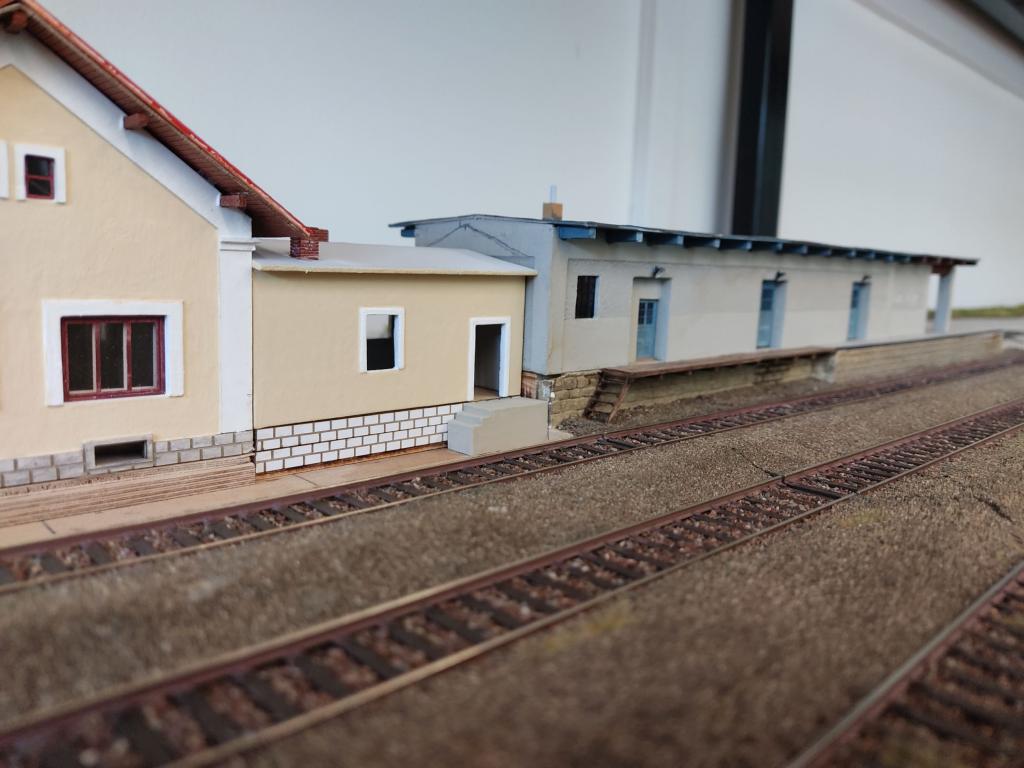

  • 10/2021 - Spojovací budova na svém místě
  • 10/2021 - Spojovací budova na svém místě
  • 12/2021 - Hotová spojovací budova - na vánočním provozním setkání KŽM

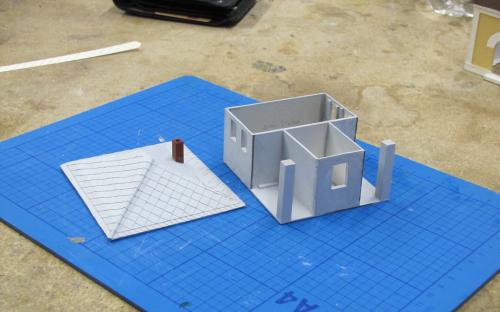

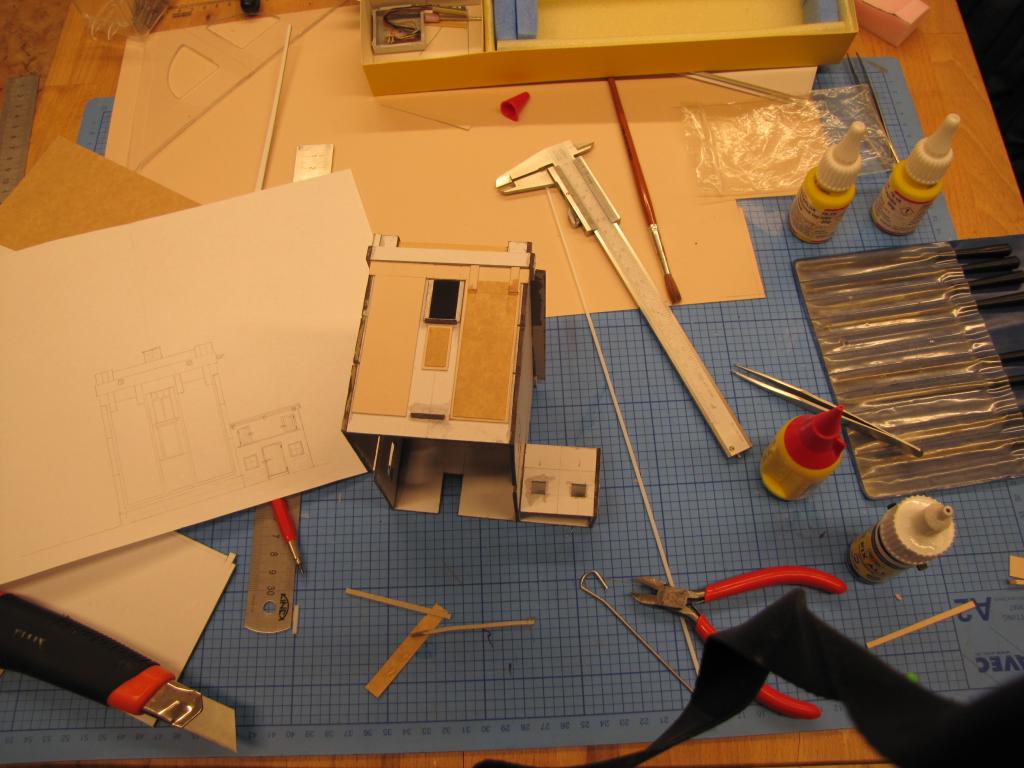

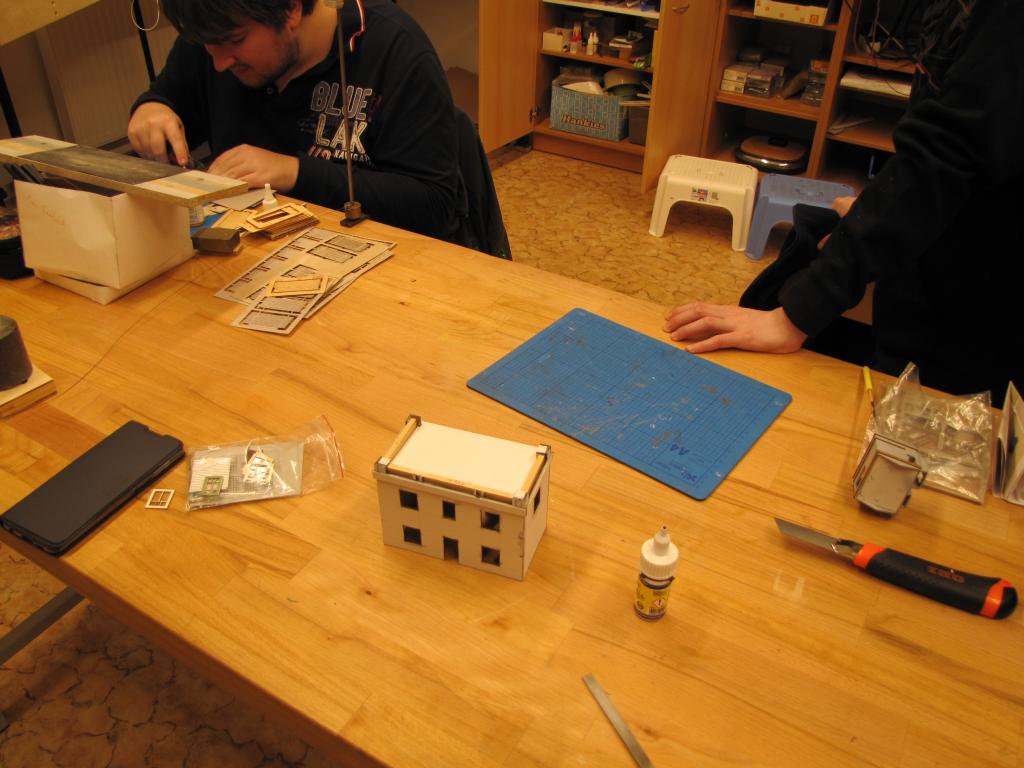

  • 02/2022 - Stavba budovy traťmistra pro žst. Ledeč
  • 02/2022 - Stavba budovy traťmistra pro žst. Ledeč
  • 02/2022 - Stavba budovy traťmistra pro žst. Ledeč
  • 05/2022 - Stavba budovy traťmistra pro žst. Ledeč
  • 06/2024 - Vlepení dokončené budovy traťmistra do kolejiště
  • 06/2024 - Vlepení dokončené budovy traťmistra do kolejiště

Žst. Ledeč - výstavba rampy a práce kolem ní (2015-2016)

Zde naleznete fotografie z výstavby detailů stanice Ledeč. Jako první naleznete snímky z výstavby rampy u zručského zhlaví. Dále bychom chtěli postavit všechny budovy ve stanici a vydláždit volnou skládkovou plochu. Tyto práce budu ilustrovat v některé z příštích reportáží.

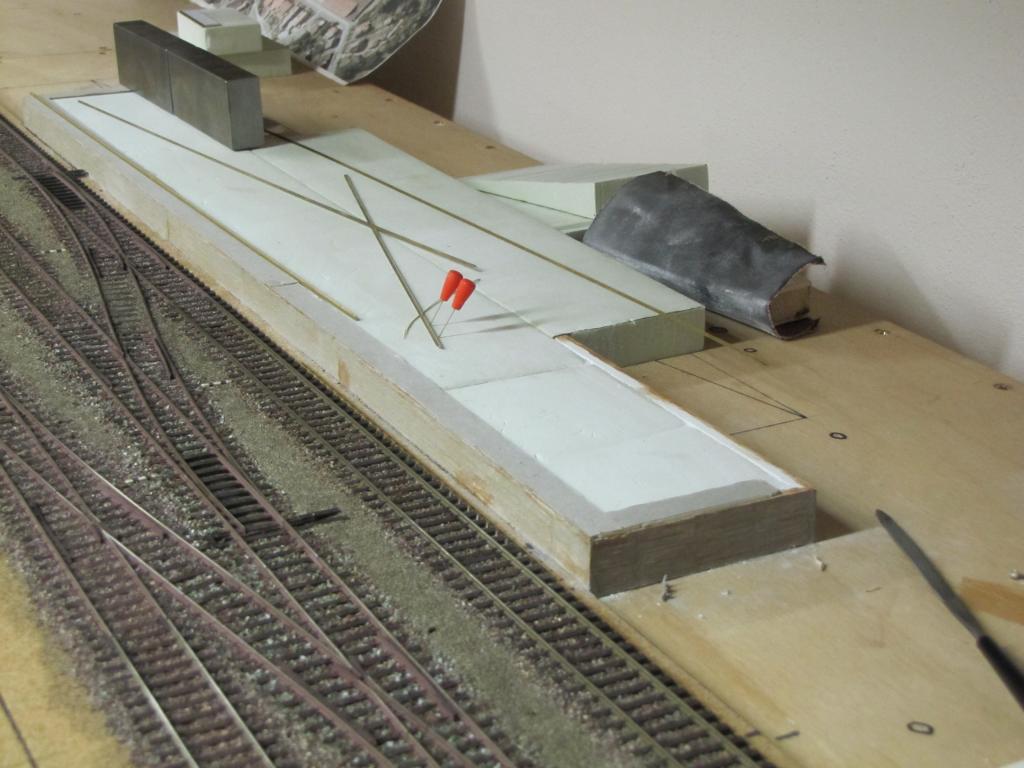

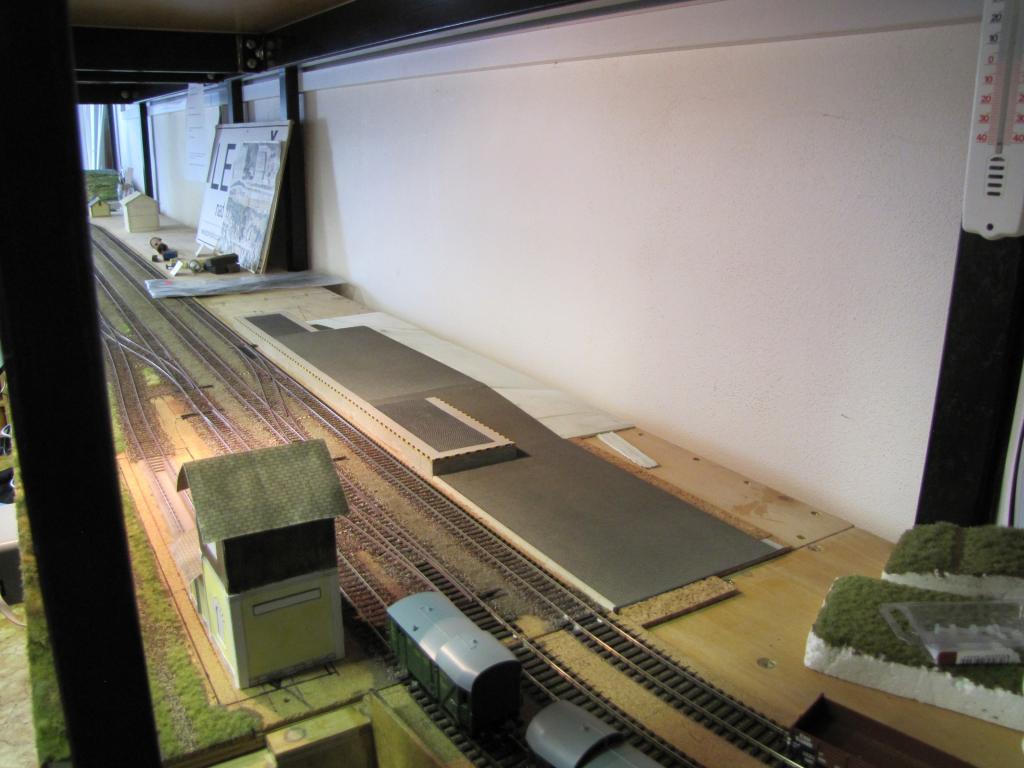

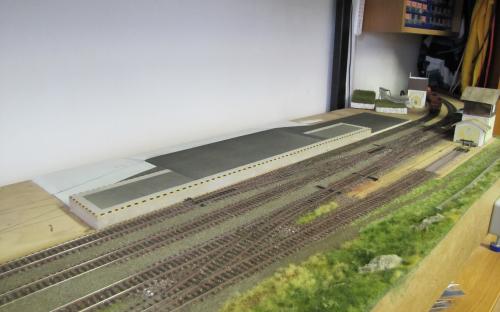

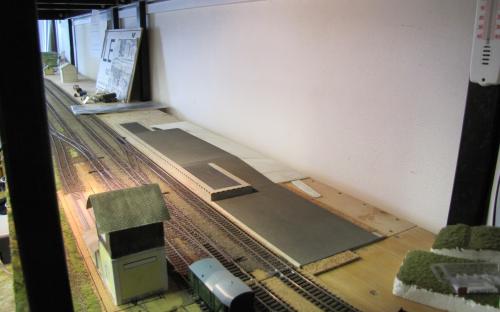

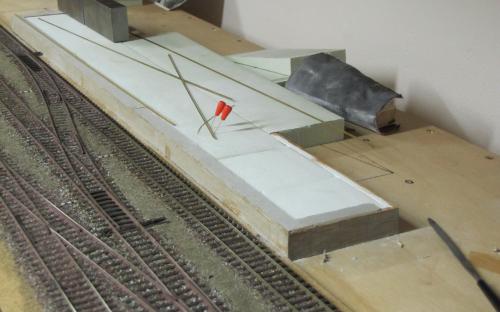

  • Výstavba rampy v Ledči

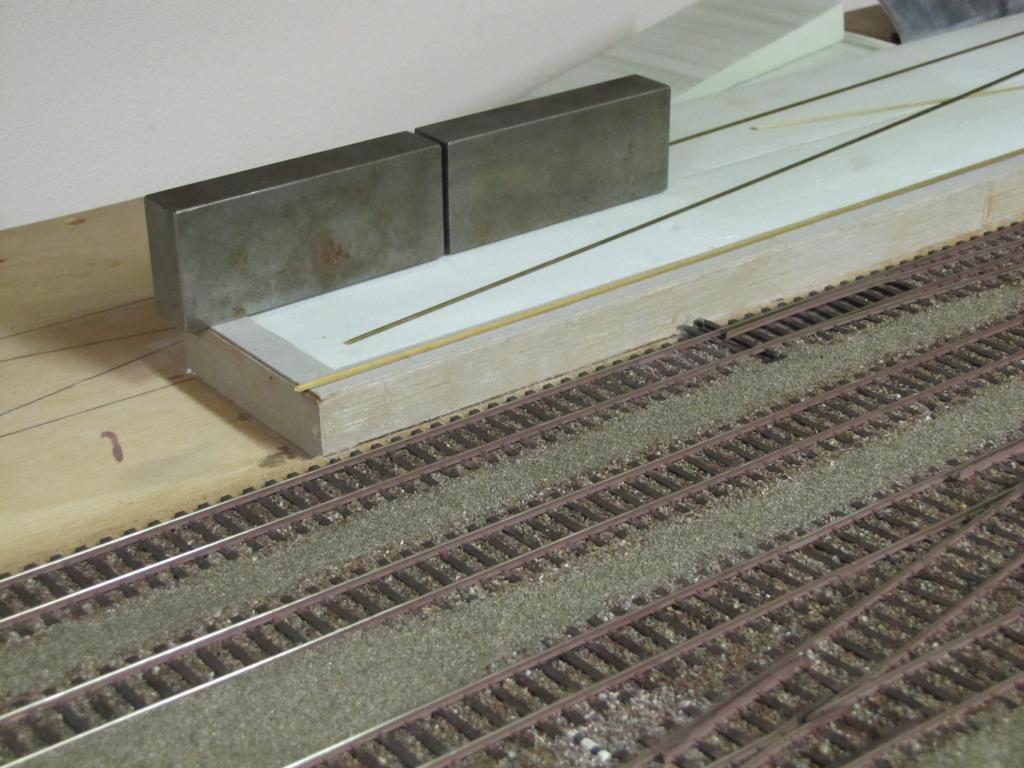

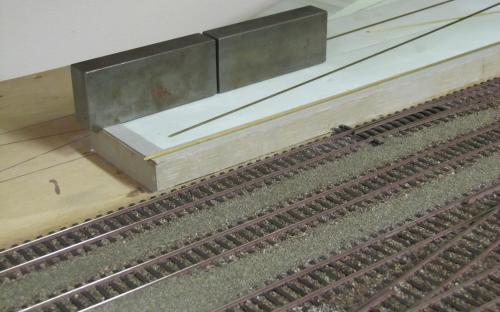

  • 160204_2478.jpg
  • Výstavba rampy v Ledči
  • Výstavba rampy v Ledči

Žst. Ledeč - stavba krajiny, zaštěrkování - (2011-14)

V letech 2011 až 2014 probíhala stavba krajiny vedle kolejí včetně konečné úpravy boku kolejiště, zaštěrkování kolejí a výhybek, a výstavba sypaných nástupišť. Z této fáze stavby jsou následující fotografie.

Tempo této fáze modelování nebylo nijak vysoké, protože jsme se spíše soustředili na výstavbu velké stanice Světlá a přilehlého depa a další práce a provoz kolejiště. Přesto se tímto pomalým tempem stanice Ledeč blíží vzhledově k vymodelovaným částem kolejiště, alespoň její část na jedné straně kolejí...

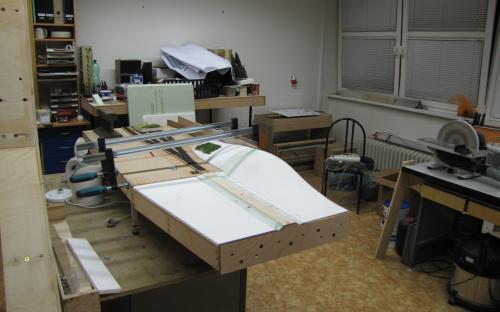

  • Dokončení stavby "žolíku" pro připojení žst. Ledeč na rozhraní Zababov - lokálka

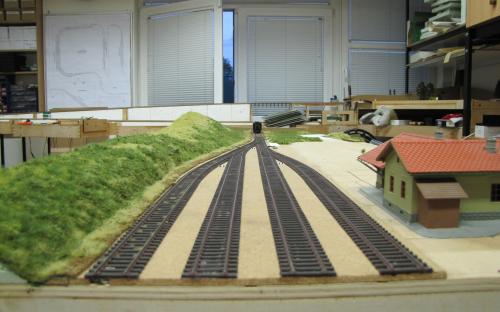

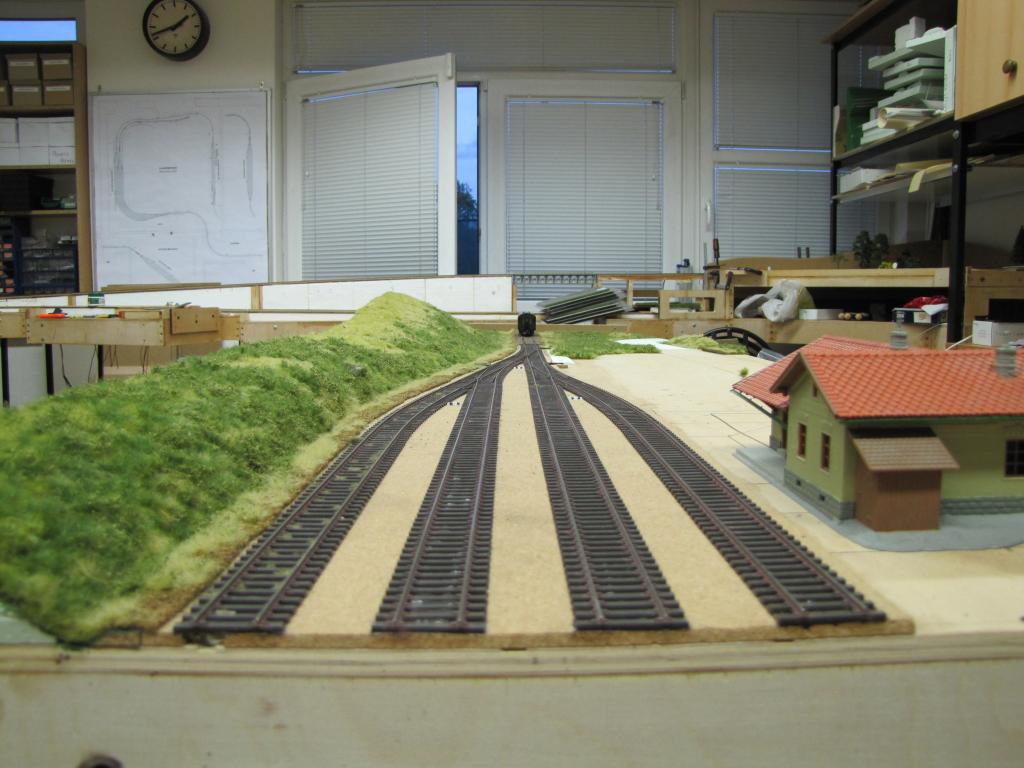

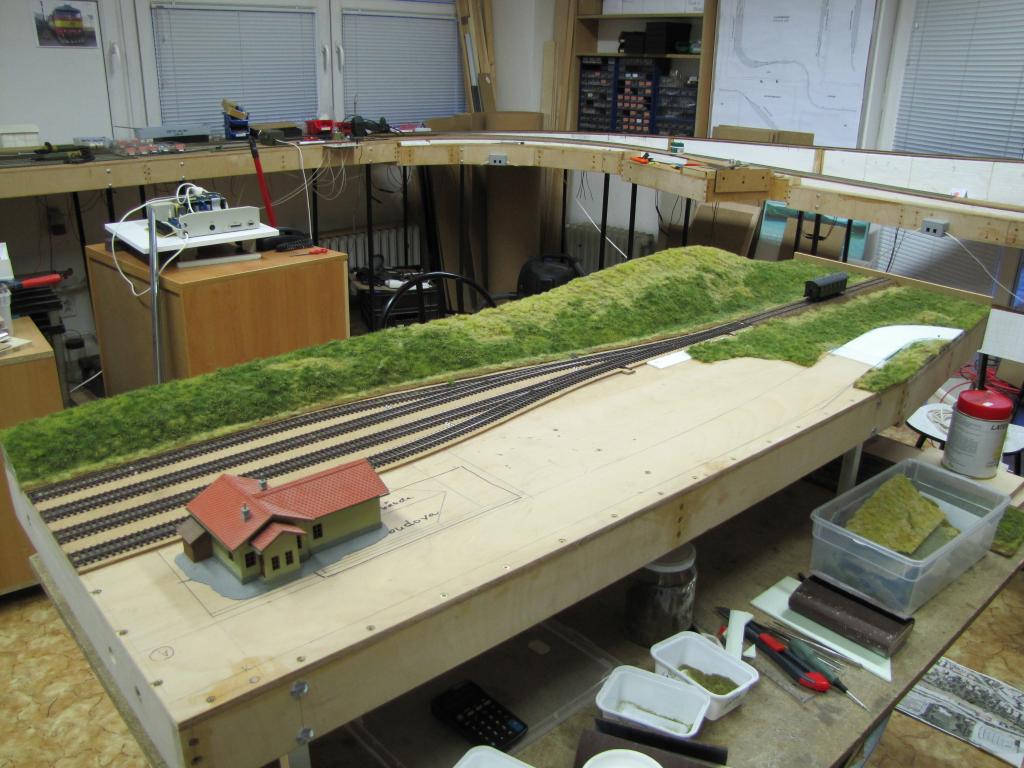

  • Stavba krajiny na prvním dílu žst. Ledeč v návaznosti na "žolík"

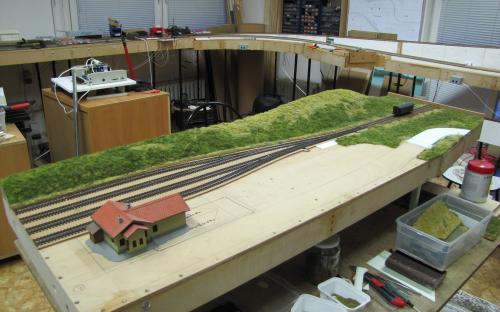

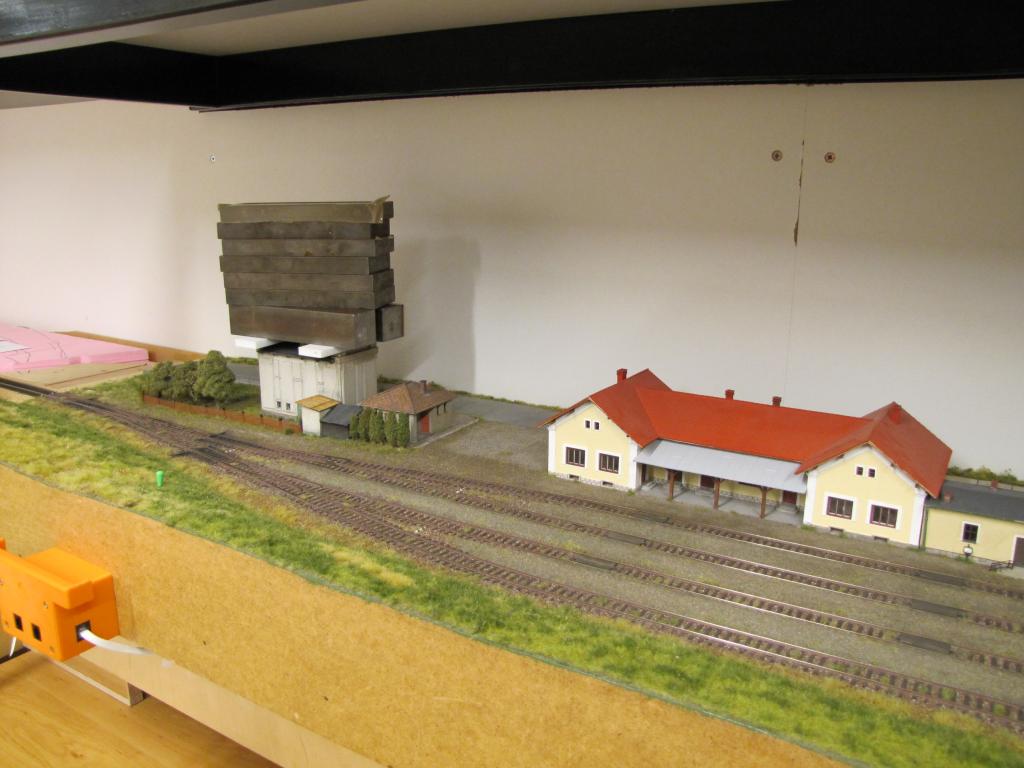

  • Zazeleněná krajina na boku žst. Ledeč a na "žolíku"
  • Zazeleněná krajina na boku žst. Ledeč a na "žolíku"

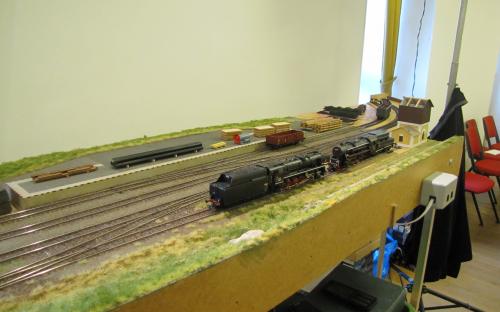

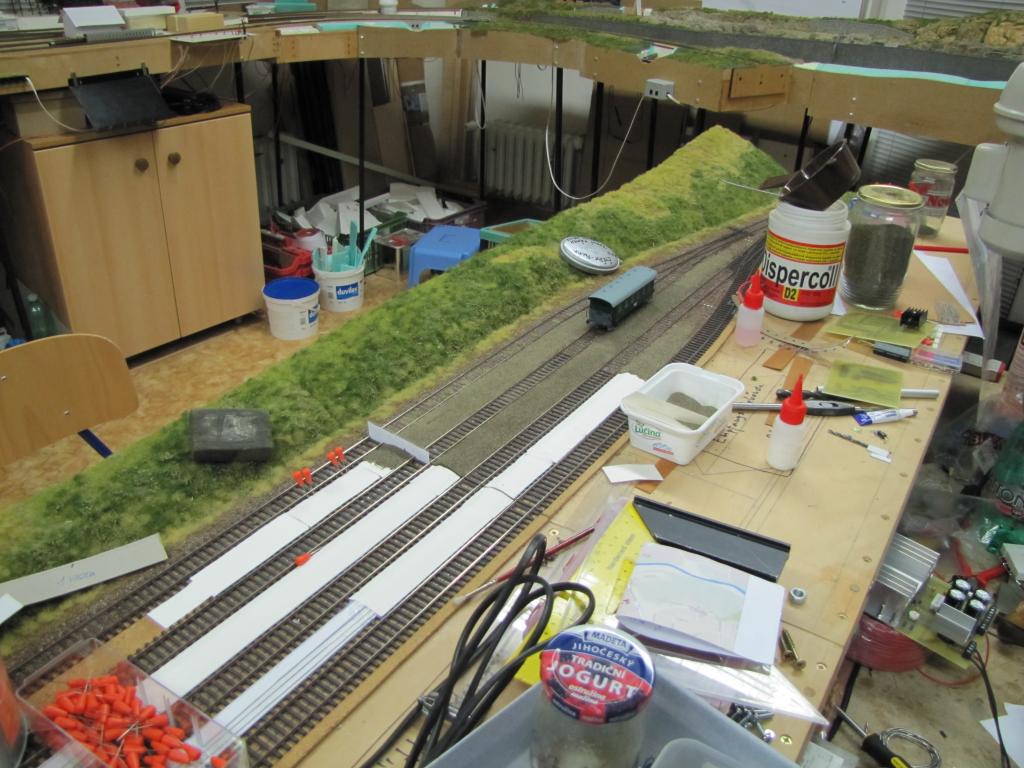

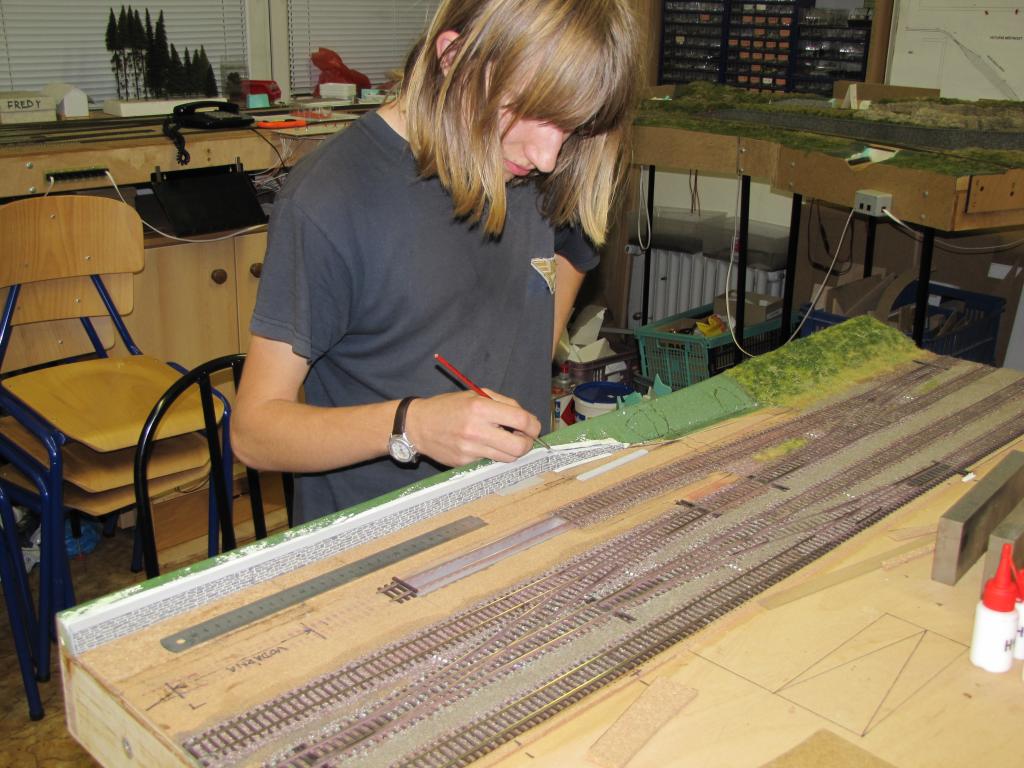

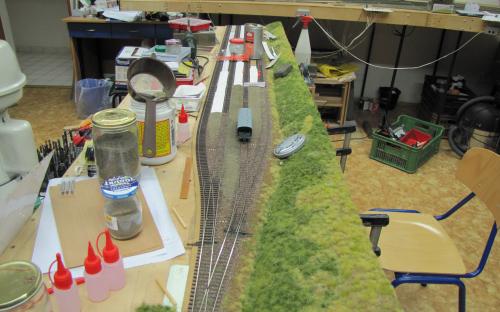

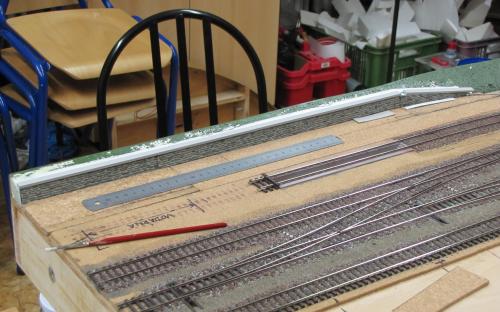

  • Zaštěrkování kolejí a stavba sypaných nástupišť
  • Zaštěrkování kolejí a stavba sypaných nástupišť

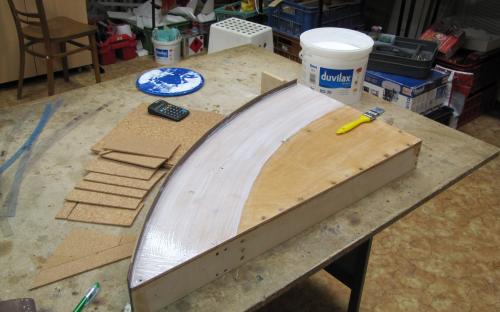

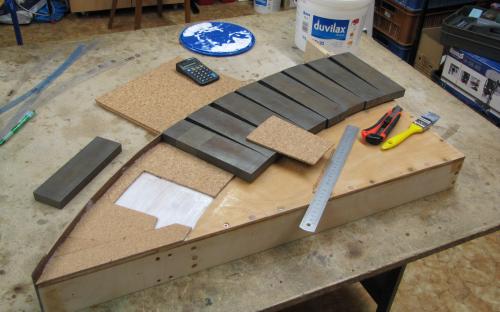

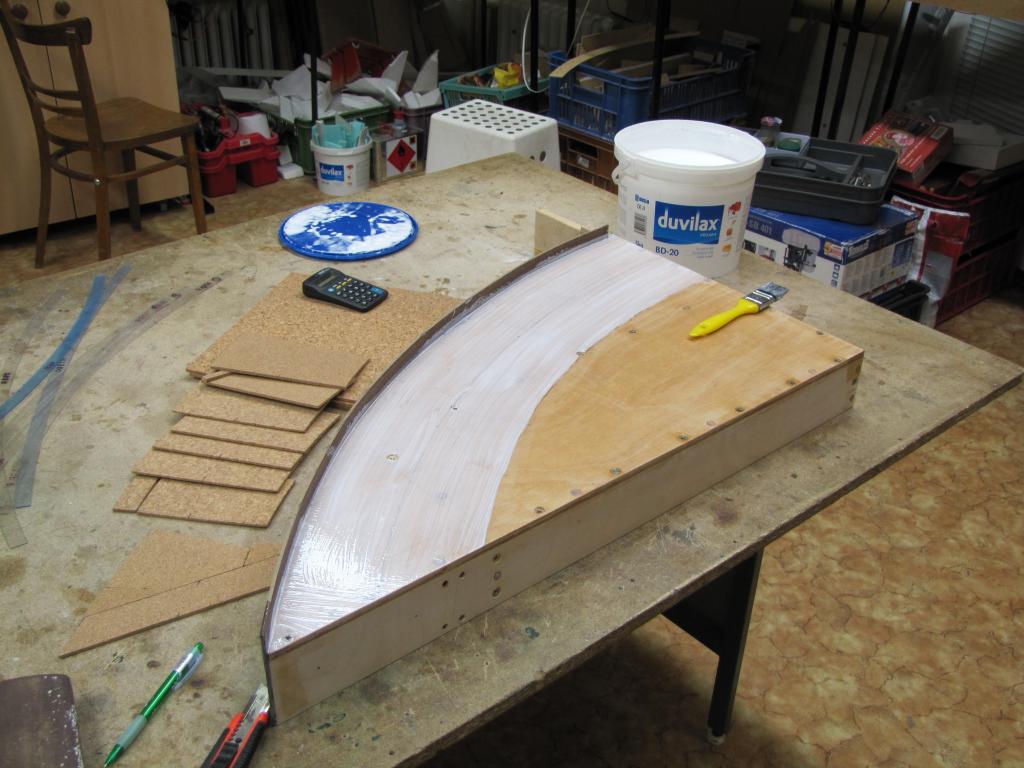

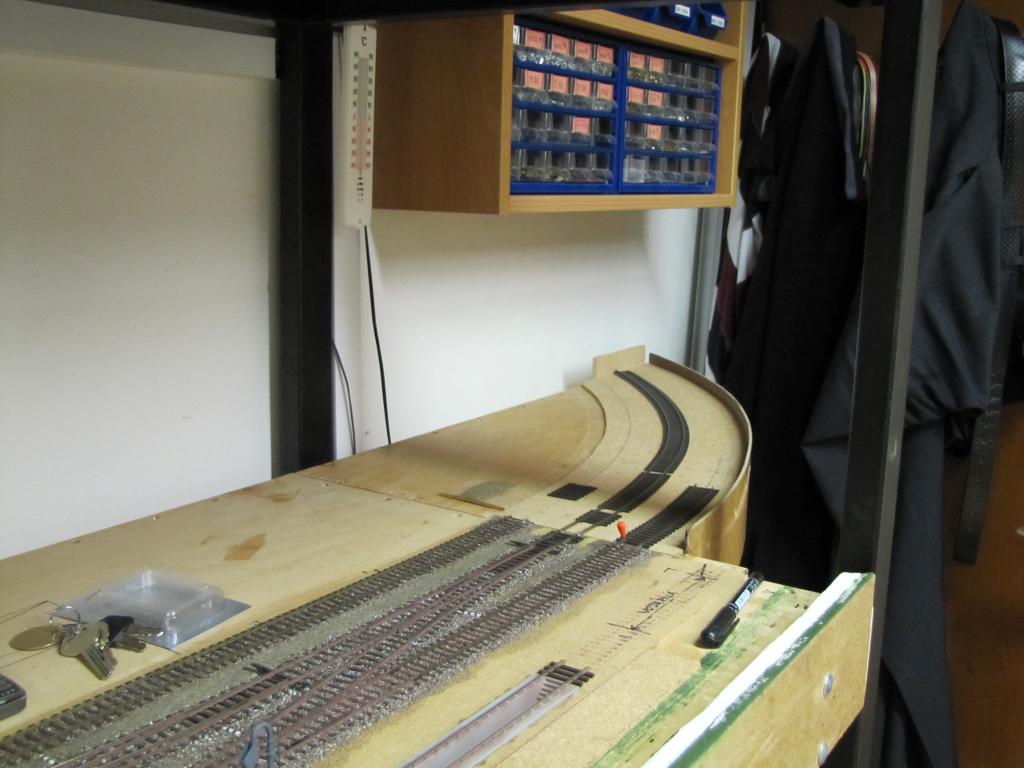

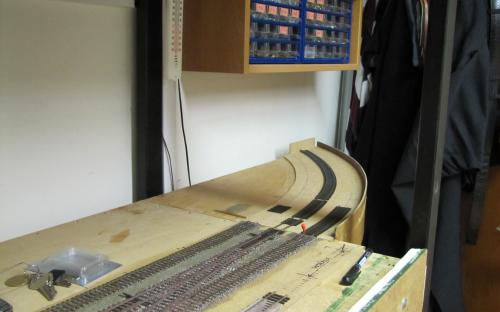

  • Podlepení koncového oblouku korkem
  • Podlepení koncového oblouku korkem
  • Podlepení koncového oblouku korkem

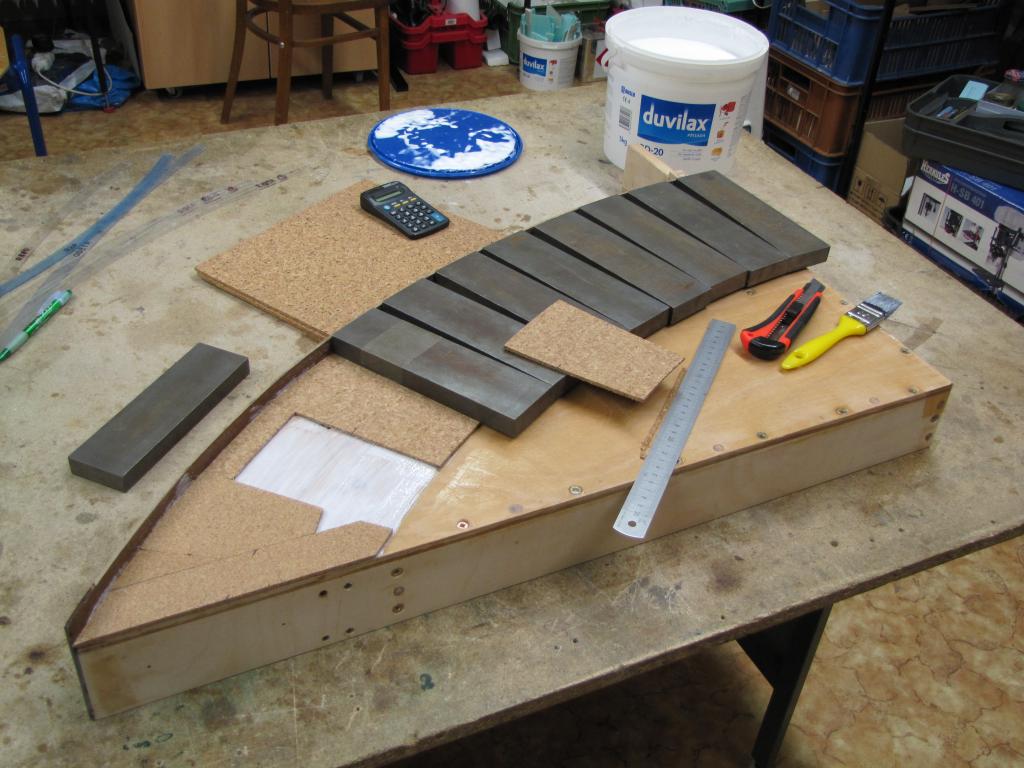

  • Stavba modelové zdi u vodárny
  • Dokončení modelové zdi u vodárny
  • Dokončení modelové zdi u vodárny

Žst. Ledeč - stavba kolejiště stanice (r.2010)

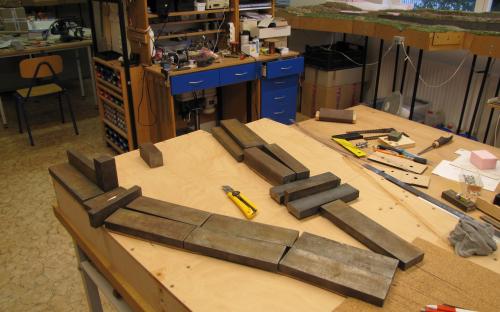

Stanici Ledeč jsme začali budovat brzy potom, co náš KŽM osídlil novou místnost v roce 2008. Po dokončení projektu nového klubového kolejiště a zabydlení místnosti a jejím vybavení nábytkem jsem začal v létě roku 2009 stavět dřevěné rámy pro stanice Světlá a Ledeč. Někdy v lednu 2010 začali kluci (tím myslím druhého vedoucího Víťu Kozohorského a Lukáše Jursu) pokládat koleje ve stanici. Jak ukazují fotografie začali kolejovým plánem nakresleným na korku, lepením korkového podloží na dřevěné rámy a pokládkou kolejí. Mezitím jsem navrhnul schéma desek pro ovládání výhybek.

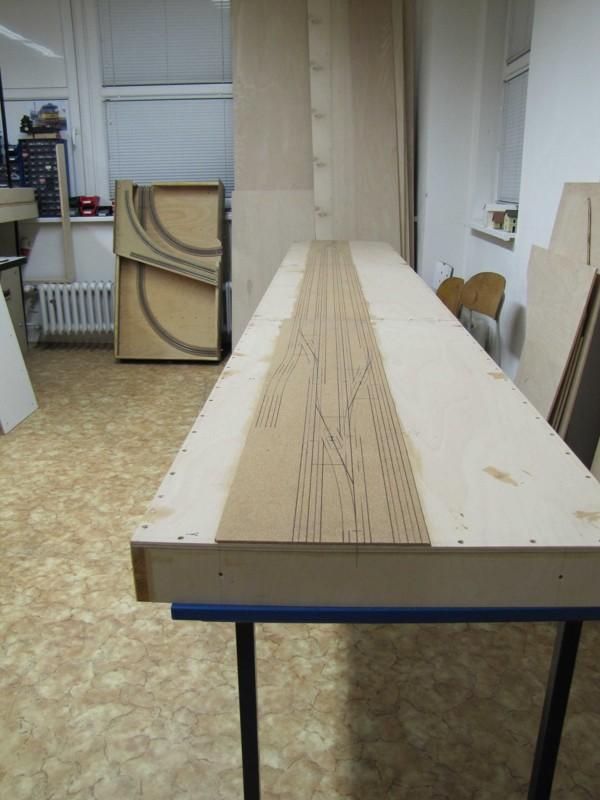

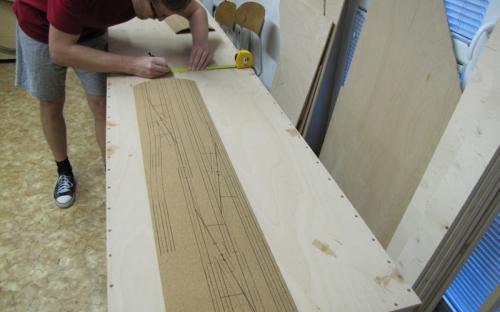

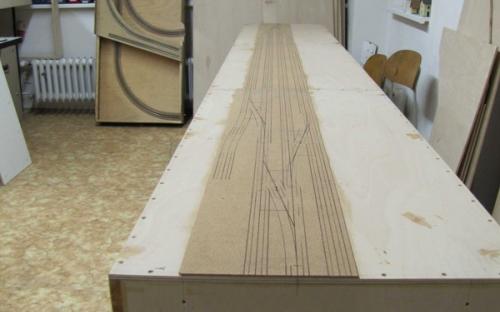

  • Na hotové základové rámy přišel korkový pás
  • Na hotové základové rámy přišel korkový pás
  • Na hotové základové rámy přišel korkový pás

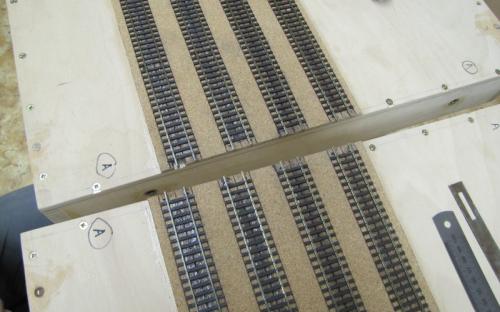

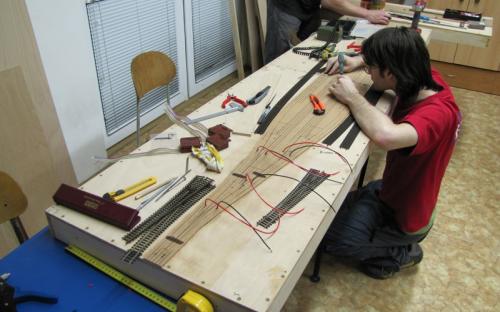

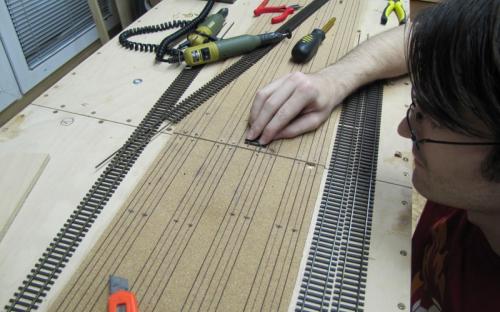

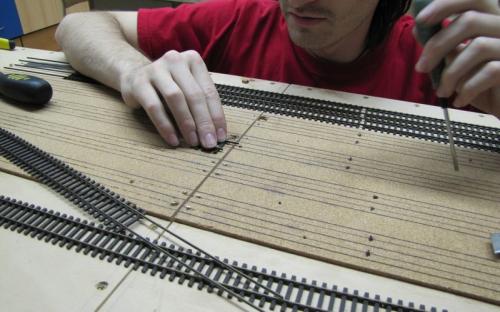

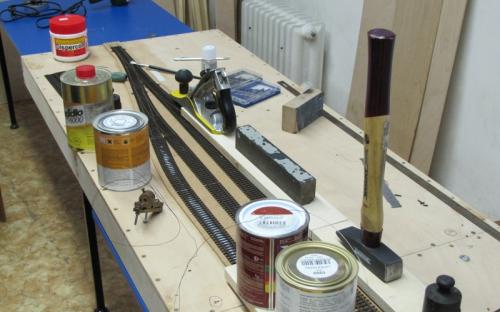

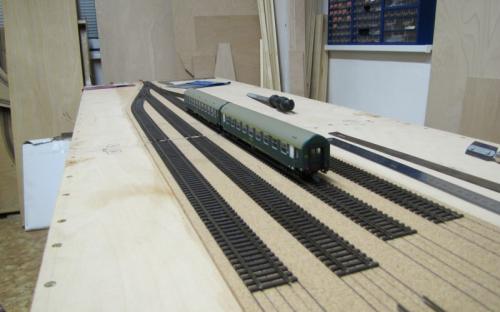

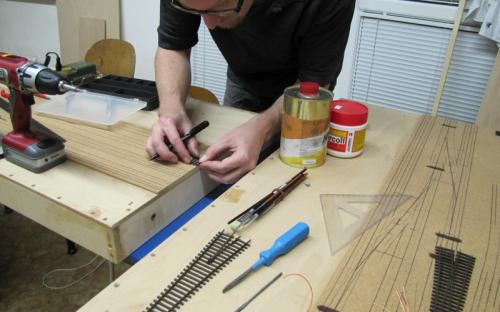

  • Pokládka kolejí a výhybek
  • Pokládka kolejí a výhybek
  • Pokládka kolejí a výhybek
  • Pokládka kolejí a výhybek
  • Pokládka kolejí a výhybek
  • Pokládka kolejí a výhybek
  • Pokládka kolejí a výhybek
  • Pokládka kolejí a výhybek
  • Pokládka kolejí a výhybek

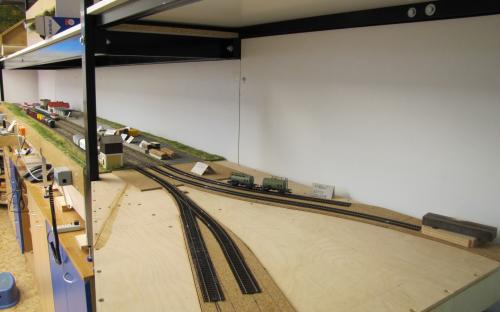

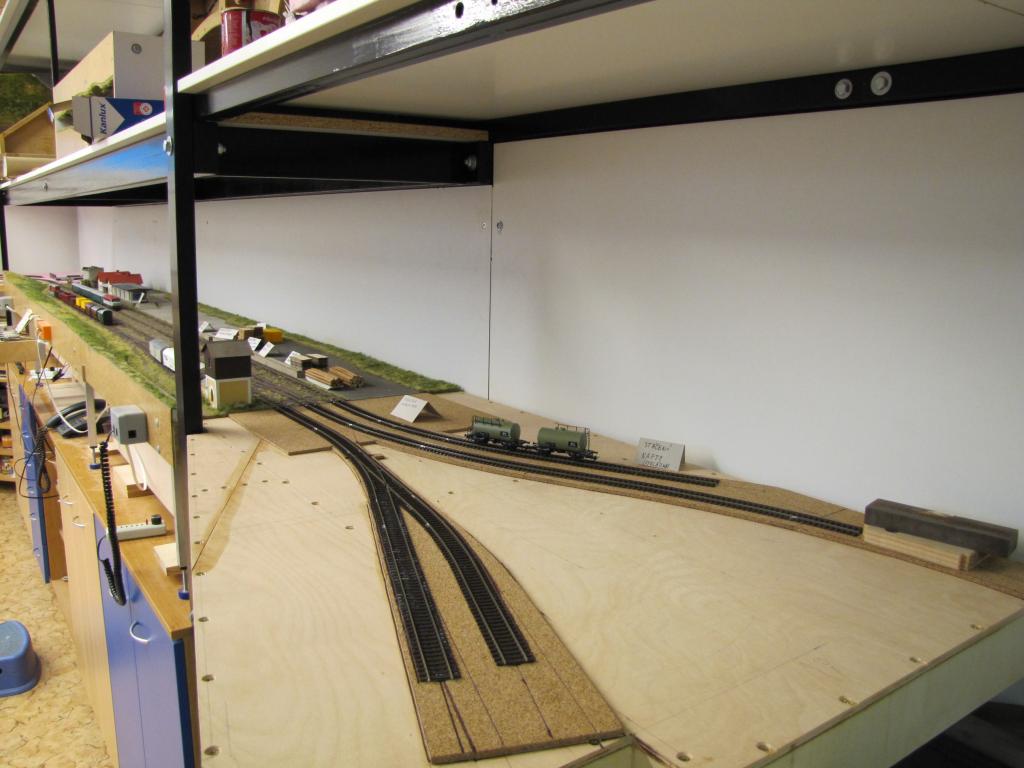

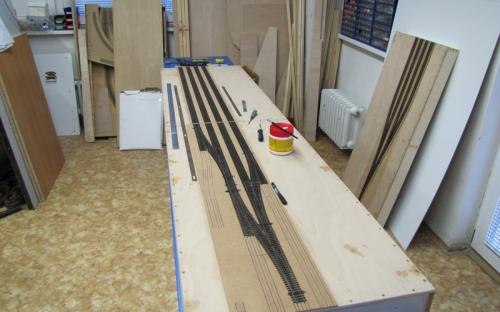

  • Stanice po položení kolejí
  • Stanice po položení kolejí

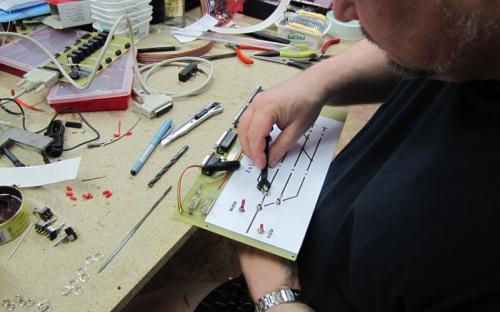

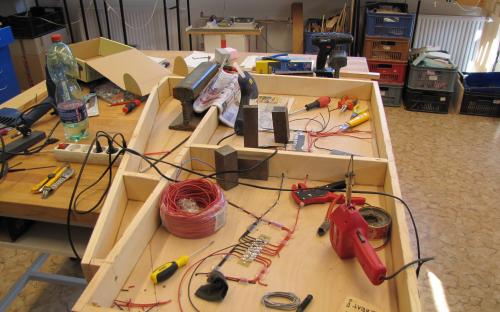

  • Stavba elektrické části ovládání
  • Stavba elektrické části ovládání
  • Transport sanice na setkání klubu Zababov
  • Transport sanice na setkání klubu Zababov

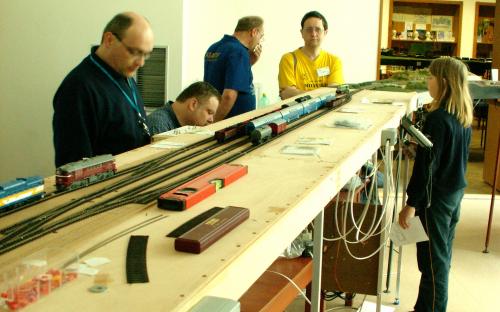

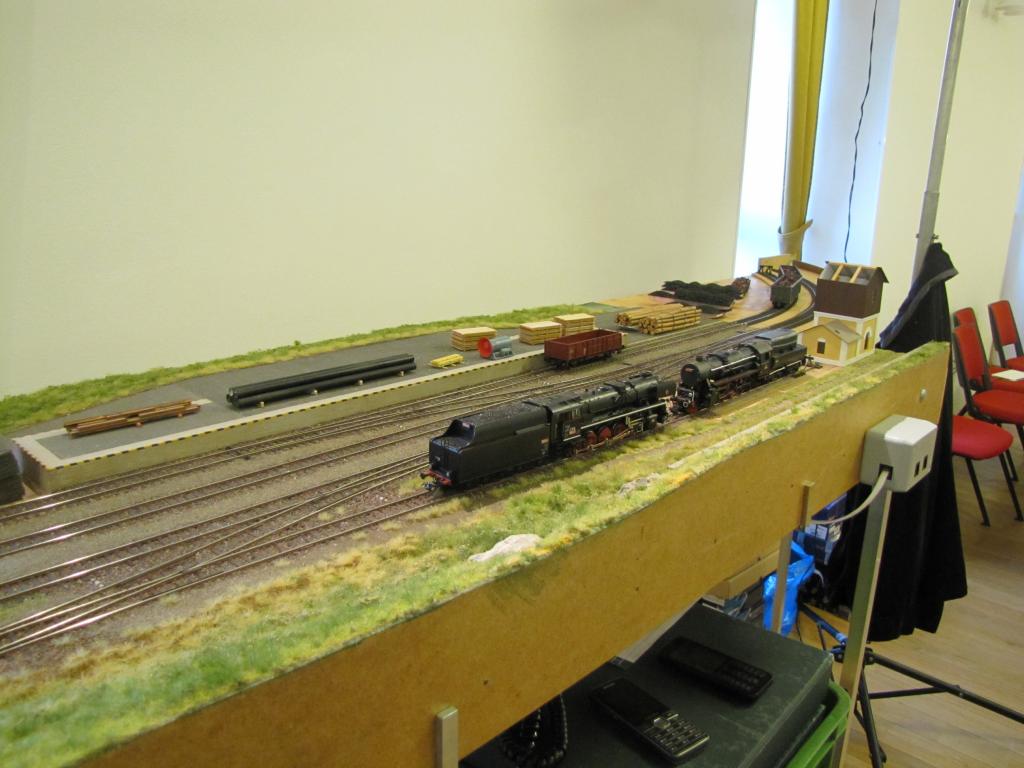

  • Naše stanice Ledeč poprvé na setkání Zababov (Milevsko duben 2010)
