Naše vývojové projekty

Do této části našeho webu jsem zařadil projekty, které potřebují nějaký technický vývoj, současně s osvojením potřebného softwaru a nové technologie výroby. Do všech těchto projektů jsme byli donuceni tím, že na našem trhu neexistovaly vhodné výrobky, které bychom na našem kolejišti mohli nebo chtěli použít. Museli jsme si osvojit tyto technologie (včetně potřebného vývojového softwaru):
- Vlastní návrhy pro 3D tisk,
- Vlastní návrhy leptů z mosazného plechu,
- Vlastní návrhy schémat elektronických obvodů a plošných spojů
- Modely světelných návěstidel.

3D tisk

K našemu 3D tisku včetně našeho vlastního návrhu předloh jsme byli donuceni absencí různých modelů a jejich částí na našem trhu v takové podobě, v jaké je potřebujeme. Tiskneme si různé pomocné držáčky a podpěry, modely betonových kanalizačních trub a stropních panelů, modely součástí budov (jako jsou okna a jejich části, dveře, komíny), atd. Zejména nám chyběly modely světelných návěstidel, které by šlo snadno a rychle vytáhnout z kolejiště a odpojit od napájení pomocí konektoru, který by nehyzdil modelový vzhled návěstidla. K takovým návěstidlům jsme vytiskli sokly a spodky, ve kterých jsou ukryté pracovní odpory LED a ochranné diody). Samozřejmě máme úloh pro 3D tisk mnohem více...

Chcete číst dál? Klikněte myší na nadpis tohoto článku!

  • Moje 3D strunová tiskárna
  • První výtisky na strunové tiskárně
  • První pokus o hromadný tisk soklů návěstidla nedopadnul dobře.
  • Úspěšný hromadný tisk soklů návěstidla na strunové tiskárně

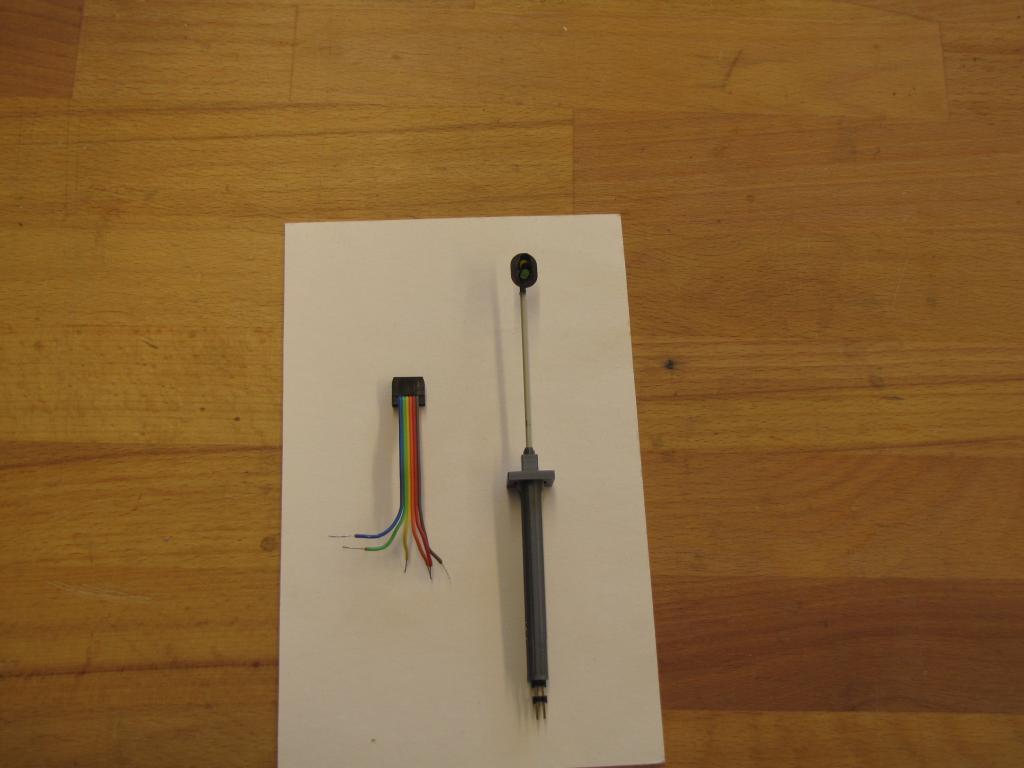

  • Hotový prototyp modelu návěstidla - 3D tisk soklu a podzemní části
  • Prototyp modelu návěstidla - 3D výtisk soklů návěstidla z rezinu
  • 3D výtisky kanalizačních betonových trubek z rezinu
  • 3D výtisky kanalizačních betonových trubek a stropních betonových panelů

Návrhy leptů z mosazného plechu

Vlastní návrhy leptů z mosazného plechu
Již několik let se potýkáme s tím, že na našem trhu chybí některé lepty z mosazného plechu (případně 3D výtisky) nebo výrobky, které lepty obsahují a které v našem KŽM nutně potřebujeme. Například osvětlovací stožáry do stanic z příhradové ocelové konstrukce, modely ocelových příhradových mostů, modely světelných návěstidel, atd....

A o problematice návrhu leptů je právě tento článek.

Chcete-li číst dále, klikněte myší na nadpis článku...

  • Lepty návěstních štítů a stínidel světelných návěstidel
  • Mosazné trubičky na stožáry světelných návěstidel
  • Spájených několik návěstidel
  • Mosazný plech s lepty pro návěstidla
  • Mosazný plech s novými lepty pro návěstidla
  • Hotový prototyp návěstidla předvěsti (bez žebříku)

Návrhy elektronických obvodů a plošných spojů

Jako elektroinženýr jsem pro náš KŽM navrhnul řadu schémat užitečných elektronických obvodů. Problém byl ovšem s návrhem plošných spojů. Zpočátku jsem spolupracoval se Štěpánem Huškem (členem klubu Zababov), který navrhoval plošné spoje pomocí softwaru Formica. Ale potom se odstěhoval z Prahy a oženil se a spolupráce ustala. Nakonec jsme se dohodli se Zdeňkem Valterem, který začal navrhovat moderní dvouvrstvé plošné spoje pomocí softwaru Eagle. Plošné spoje nyní necháváme vyrábět v Číně a tato výroba vychází i s dopravou podstatně levněji než v České republice.

Chcete číst dále? Kliněte myší na nadpis tohoto článku.

  • Nejprve je potřeba rozmyslet a navrhnout schéma každého obvodu...
  • Některé obvody ještě před výrobou plošného spoje testuji "na prkýnku".
  • Plošný spoj pro automatické řízení polarity mostu točny dle natočení
  • Stará a nová verze napájení obvodů detekce obsazení koleje
  • Driver pro ovládání šestnácti výhybek ze systému SAIA
  • Diodový sčítací člen pro ovládání výhybek ze dvou míst
  • Obvod předání řízení ovládání výhybek z centrálního pultu na stavědla
  • Malý plošný spoj pro odpory pro napájení LED diod v návěstidlech
  • Hotový prototyp návěstidla předvěsti (bez žebříku)
  • Pomocná deska pro připojení konektoru ke kabeláži kolejiště

Modely světelných návěstidel

V tomto článku popíšu své první pokusy vyrobit modely světelných návěstidel a vývoj naší technologie, který směřoval k našim dnešním návěstidlům. K článku přiložím postupně fotografie pro ilustraci celé této mé trnité cesty.

Chcete-li číst dále, klikněte myší na nadpis článku

  • Návěstidla jsou vyrobena mosazných trubiček a leptů
  • Mosazný plech s vyleptanými díly pro návěstidla

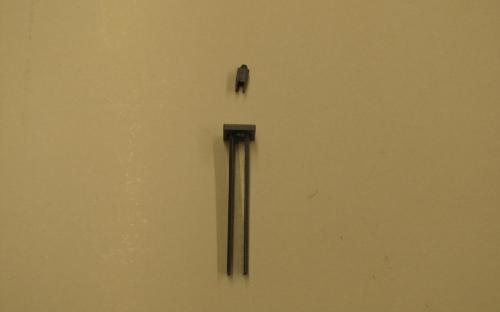

  • První pokus o 3D tisk spodku návěstidla
  • První návěstidlo a 3D tisk více soklů návěstidel (transformátorová skříň)
  • První prototyp modelu návěstidla i s destičkou plošných spojů
