Stanice Brod

Sst. Brod - Rozšíření stanice - I. etapa (2025)

Tento článek rozebírá příčiny přerušení našich prací ve výstavbě stanice Brod, ale hlavně podrobně popisuje akci samou první etapy rozšíření stanice Brod, která je důležitá nikoliv kvůli svému rozsahu, ale kvůli provoznímu významu. Umožní nám totiž snadnější objíždění souprav lokomotivami v koncové stanici a kromě toho nám připraví možnost dalšího rozšíření stanice Brod o odstavné koleje.

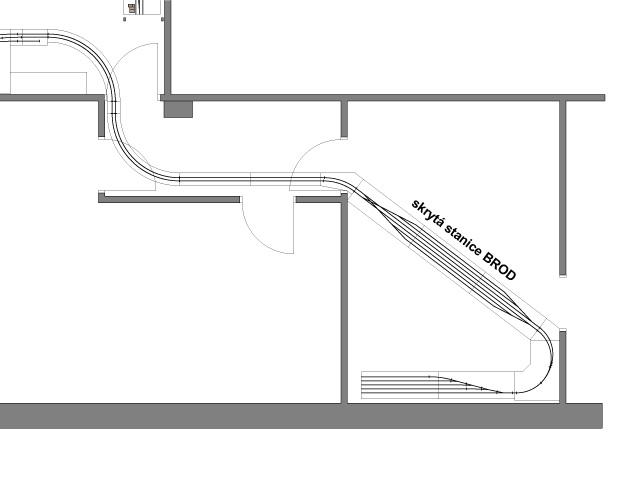

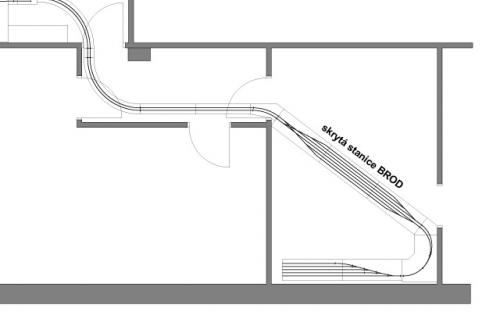

  • Plánek kolejiště v předsíni (vpravo a dole je trvale uložená část kolejiště)

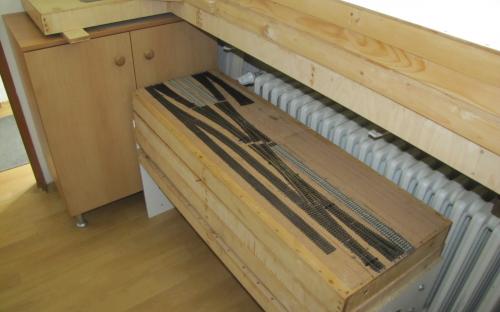

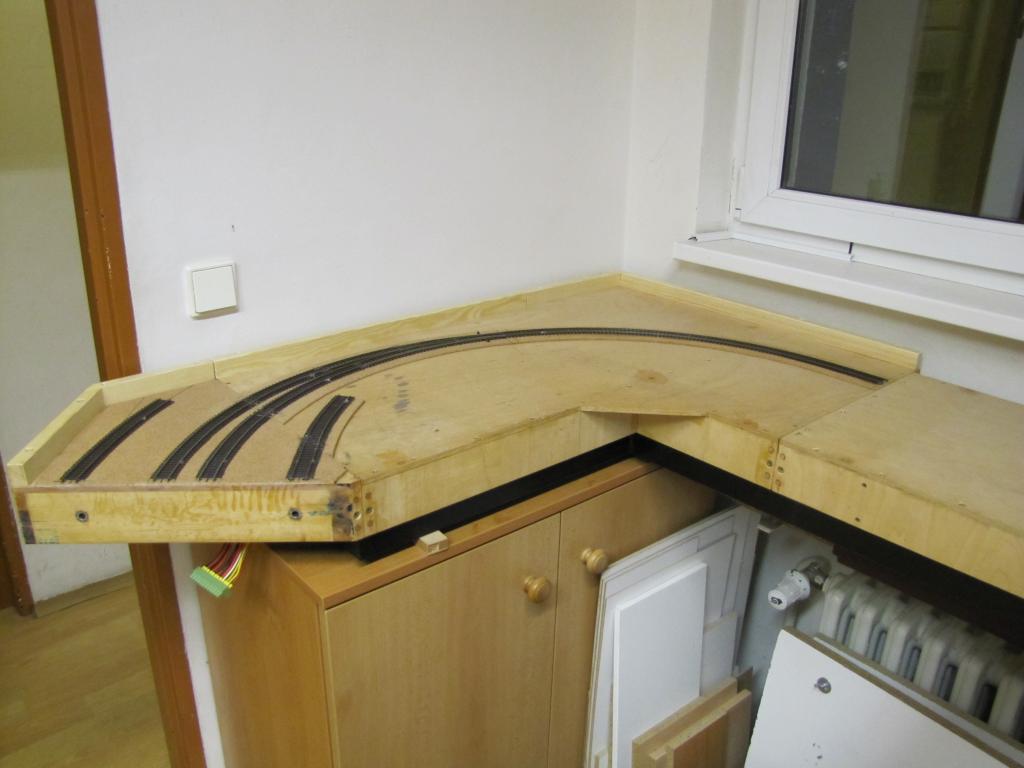

  • Položené koleje na dvou dalších dílech kolejiště

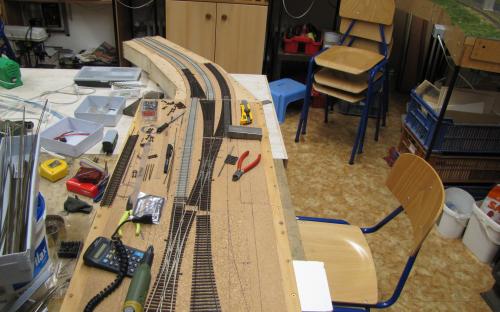

  • Vyměřování oblouků kolem výhybky na základní desce kolejiště

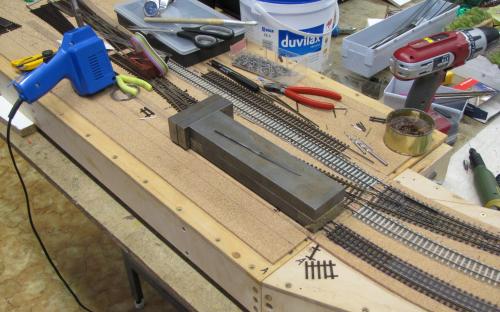

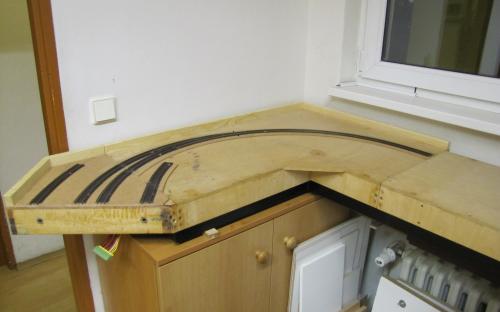

  • Lepení podkladového korku na kolejiště

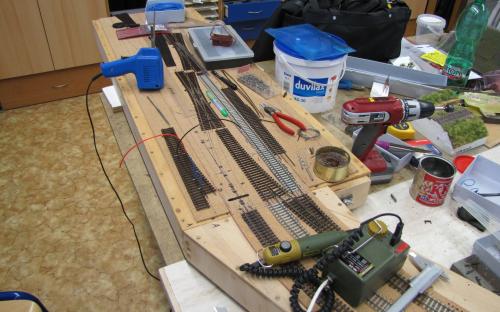

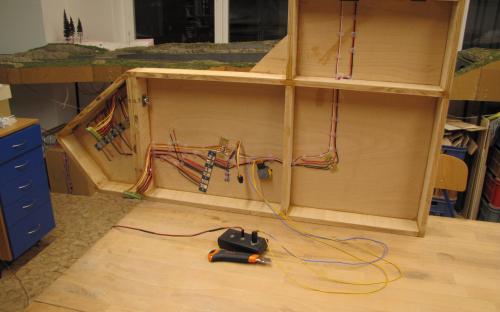

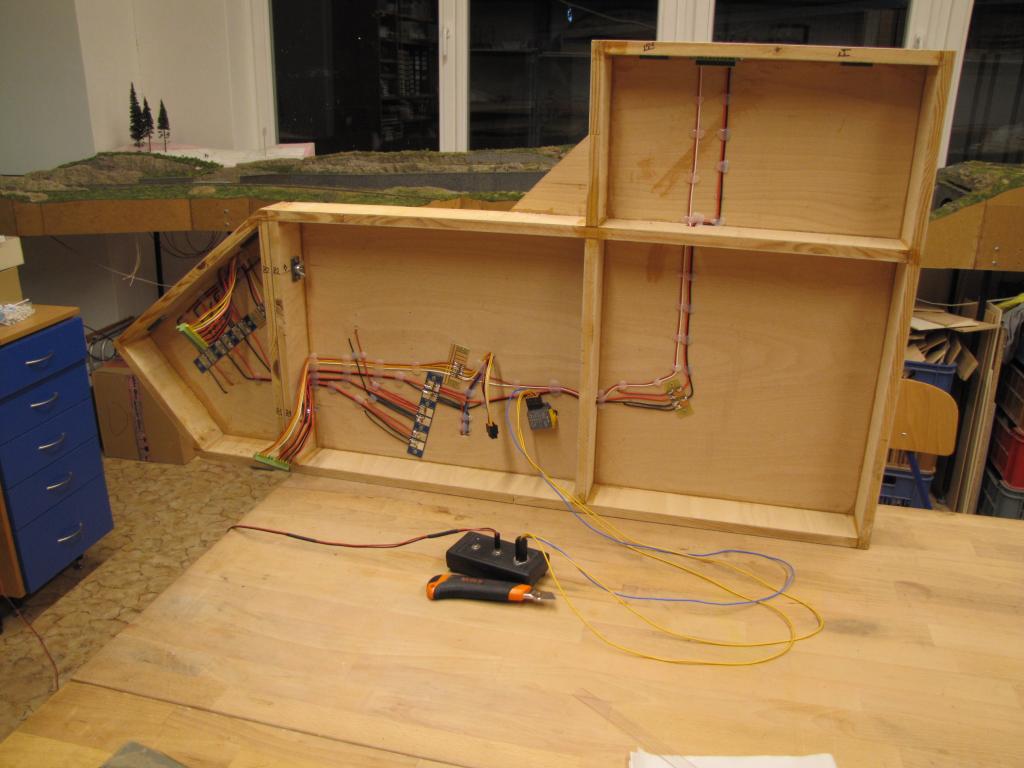

  • Zapojovací práce na malém spojovacím dílku kolejiště

Sst. Brod - obsah

V následujících článcích najdete postup stavby a fotografie ze stavby skryté stanice Brod, a to v pořadí odspoda nahoru (tj. nejstarší článek je nejvíce dole). Tato složka obsahuje tyto články:
- Sst. Brod - Dokončení - elektrické obvody (2019)
- Sst. Brod - Dokončení pokládky kolejí (2018)
- Sst. Brod - Pokládka kolejí (2016-2017)
- Sst. Brod - Hrubá stavba (2011)
- Sst. Brod - Koncepce

sst. Brod - vjezdová část - Dokončení a elektrické práce (2019)

V prosinci roku 2018 jsme již na předvánočním setkání provozovali tři koleje ve stanici Brod. Tehdy se jednalo o testovací provoz přestavníků MTB. Takže nám ani moc nevadilo, že jsme zprovoznili jen tři koleje. Přestavníky se v ostrém provozu osvědčily a tak jsme na jaře 2019 pokračovali ve zprovozňování této skryté stanice. Dokončili jsme definitivní položení dvou trochu problematických výhybek, udělali jsme definitivní zapojení všech kolejových obvodů ve vjezdové části této stanice.

  • Takto to vypadalo v průběhu úprav elektro instalace
  • Jeden segment stanice je již hotový, tak hurá na další...

sst. Brod - Testování nových přestavníků MTB (2018)

V roce 2018 je již pokládka kolejí v Brodě na průjezdném nádraží prakticky ukončena. Nyní se pracuje na kolejových obvodech a návrzích desek plošných spojů pro ovládání výhybek. Pak bychom chtěli začít zapojovat kolejové okruhy a potom výhybky. Dále pak začne také výroba ovládacího pultu. Bude také potřeba udělat vyšší nohy pod stanici, viz druhý obrázek.

  • Pohled na stanici s položenými kolejem (březen 2018)
  • Pohled na stanici s položenými kolejem (březen 2018)

Sst. Brod - Pokládka kolejí (2016 - 2017)

Stanice Brod je šestikolejná a na vjezdové strně navazuje na dvoukolejnou trať, zatímco na zadní straně pokračuje jedinou kolejí v oblouku. Ve vzdálenější budoucnosti plánujeme ještě za touto stanicí další šestici odstavných kolejí.
Začátkem května 2016 jsem se dostal se stavbou dvoukolejné trati Tr01 až na hranici skryté stanice Brod. Tam jsem začal revizí plánu stanice pro pokládku výhybek. V něm jsem zrušil překřížení obou kolejových spojek hlavních kolejí a protáhnul jsem jednu z nich tak, aby pokračovala ze stanice na krátkou výtažnou kolej vedle trati, takže z této výtažné koleje je vjezd na všechny staniční koleje. Toto uspořádání sice trochu zkrátí délku staničních kolejí, ale výrazně urychlí objíždění hnacích vozidel a tím i obracení vlaků ve stanici.

Chcete-li číst dále, klikněte myší na nadpis článku.

  • Původní kolejový plán skryté stanice Brod
  • Skutečné položení kolejí v přední části stanice (březen 2018)
  • Skutečné položení kolejí v přední části stanice (březen 2018)
  • Napojení zhlaví skryté stanice Brod na trať Tr01 (postup prací léto 2016)
  • Jedna z výhybek již smontovaná s naletovanými vývody
  • Opatrné vkládání výhybky s vývody na místo
  • Poslední kontrola geometrie výhybky před lepením
  • Zatížení výhybky při lepení
  • Celkový pohled na rozpracované zhlaví stanice Brod
  • Dolepení odstavných kolejí
  • Dolepení odstavných kolejí
  • Pokládka kolejí na čtvrtém dílu
  • Pokládka kolejí na čtvrtém dílu
  • Pokládka kolejí na čtvrtém dílu
  • Hotová pokládka kolejí na třetím a čtvrtém dílu
  • Hotová pokládka kolejí na třetím a čtvrtém dílu

Sst. Brod - hrubá stavba (2011)

V tomto článku vám přinášíme pohled na hrubou stavbu skryté stanice Brod ve fotografiích s komentářem (zkratka sst. znamená skrytá stanice). Sst. Brod je na konci roku 2011 zatím hotova ve hrubé stavbě (tj. rámy kolejiště, jejich přesné spojení, nohy). Bude to stanice snadno rozebíratelná, která bude většinu času složená a bude se používat jen při větších akcích, kdy bude potřeba vlakotvorná stanice zásobující hlavní trať dostatečným množstvím vlaků v čase. Při takových akcích se žst. Brod spolu s tratí Tr01 postaví na nohy a zprovozní se.

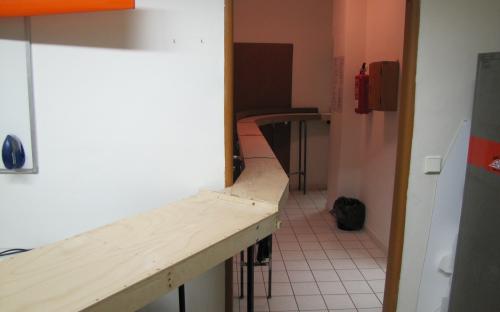

  • Stavba sst. Brod - atypický tvarový díl
  • Stavba sst. Brod - atypický tvarový díl
  • Stavba sst. Brod - kontrola sestavení dílů stanice
  • Stavba sst. Brod - kontrola sestavení stanice a navazující trati

Skrytá stanice Brod - koncepce

Naše pomyslná hlavní dvoukolejná trať (ze které ve Světlé odbočuje lokálka) začíná ve skryté stanici Brod. Tato skrytá stanice simuluje skutečnou stanici Havlíčkův Brod (a celou přilehlou hlavní trať) a v našem pojetí je vlakotvorná. Stanice Brod je skrytá, což v našem pojetí znamená, že je sice normálně viditelná, není skrytá pod terénem, ale jsou v ní jen koleje a není vymodelovaná. Stanice bude za provozu umístěna mimo pracovnu KŽM a ke zbytku kolejiště bude připojena přes chodbu cca sedmimetrovou dvoukolejnou tratí.
